ZW32 HV AC القطب في الهواء الطلق التبديل ، التبديل التلقائي قواطع دوائر
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| تعبير: | ZW32 قاطع دائرة الفراغ و CH4 Recloser Control | تصنيف التيار: | 630 أ |
|---|---|---|---|
| عملية: | تلقائي ويدوي | معيار: | IEC |
| ارتفاع: | ≥ 3000 م | غرض: | مفتاح قاطع الدائرة التلقائي |
| إبراز: | مفتاح الجهد العالي,تبديل قاطع الدائرة |
||
يتم الجمع بين قواطع الدارة الأوتوماتيكية الخارجية ZW32 HV.AC من قاطع الدائرة الفراغية ZW32 والتحكم في CH4 Recloser.
اساسي
IEC56-427 HV.AC قاطع الدائرة
GB1984-2003 HV.AC قاطع الدائرة
GB / T11022-1999
التكنولوجيا الشائعة لمفاتيح التحكم HV.AC وأجهزة التحكم Recloser
DL / T403-2000
اطلب شروط تقنية قاطع الدائرة الكهربائية HV.AC من 12 إلى 40.5kV
Q / TG35-JT
الظروف التكنولوجية لقاطع الدائرة الكهربائية الفراغية الخارجية ZW32-15KV HV-AC
ظروف البيئة
ارتفاع 3000 متر
درجة الحرارة المحيطة هي -45 ℃ -65 ℃ ، والفرق في درجة الحرارة اليومية هو 25 ℃
سرعة الرياح ليست أكثر من 35 م / ث
قوة الزلزال ليست أكثر من 8 درجة
فئة التلوث: 4 الطبقة
موقع التركيب خالي من الانفجار والحريق والتآكل الكيميائي
2 تكنولوجيا معلمة من قاطع الدائرة فراغ
المعلمة التكنولوجيا الرئيسية
| SN | بند | وحدة | VAULUE | ||||
| 15KV | 24KV | ||||||
| 1 | الفولطية | كيلو فولت | 15 | 24 | |||
| 2 | تردد مصنف | هرتز | 50/60 | 50/60 | |||
| 3 | التصنيف الحالي | ا | 630 | 630 | |||
| 4 | تصنيف ماس كهربائى الحالي | كيلو أمبير | 20 | 20 | |||
| 5 | تصنيف الذروة الصمود الحالي | كيلو أمبير | 50 | 50 | |||
| 6 | مدة تصنيف ماس كهربائى | ||||||
تيار صنع ماس كهربائى (الذروة) | كيلو أمبير | 50 | 50 | ||||
| 8 | تقييم تسلسل العملية | مرات | 0-0.2s-C0-2s-CO-2S-CO-30S | ||||
| 9 | الحياة الميكانيكية | مرات | 30000 | ||||
| 10 | كسر مرات في تصنيف التيار ماس كهربائى | مرات | 50 | ||||
| 11 | 1 دقيقة تردد الطاقة تحمل الجهد في 1 دقيقة | المرحلة إلى الأرض / المرحلة إلى المرحلة / كسر | كيلو فولت | 50 | 60 | ||
| 12 | الدافع الخفيف يتحمل الجهد (الذروة) إلى الأرض / الطور إلى الطور / الكسر | كيلو فولت | 110 | 145 | |||
| 13 | الجهد الصمود الثانوي في 1 دقيقة | الخامس | 2000 | ||||
المعلمة الآلية المغناطيسية
| اسم | القيمة | ملحوظة |
| نموذج | YCK-CB | |
| مساهمة الجهد | AC 220 | |
| يو بي إس طاقة احتياطية | DC24 | |
| نوع | لفائف قدرة واحدة والاستقرار واحد | DC220 / 110V / 24 |
| الجهد مكثف | DC75 ~ DC300 | اختياري |
| لفائف ماكس الحالية | 80A ~ 150A | |
| ماكس القدرة القابضة | 5000N | |
| ماكس السفر | 30mm و | |
| ضبط الوقت الأقصى لفائف CO الدافع الحالي | 80ms | قابل للتعديل التلقائي |
| درجة حرارة البيئة | -25 -70 ℃ | اساسي |
| -40-80 ℃ | خاص | |
| خطأ العداد | 1 ～ 3 مرات | |
| عداد العملية | 0 ~ 9999 |
هيكل الدائرة فراغ
ZW32 عبارة عن هيكل ثلاثي الطور ، يتم الجمع بين كل طور من قاطع الفراغ وعازل التشغيل في القطب المغلق. تتبنى آلية المغناطيس الدائم وصلة ثلاثية الطور ، مثبتة على غلاف فولاذي مقاوم للصدأ. الضميمة مع IP65. هناك استراحة مع منع وحدة التكثيف في الجزء السفلي من قذيفة.
الآلية المغناطيسية مع وظيفة التعشيق للحفاظ على تشغيل الآلية في حالة جيدة والحفاظ على حالة ON / OFF عن طريق قفل الكهرومغناطيسي. يتم التعثر بواسطة قوة مقاومة لفائف من التيار المضاد. يتم توفير طاقة التشغيل بواسطة المكثف في التحكم Recloser.
إن قاطع الدائرة الأوتوماتيكي ZW32 مزود بوظيفة التعطيل اليدوي للحفاظ على قاطع الدائرة الأوتوماتيكي في وضعي التشغيل / الإيقاف عن طريق التعامل مع المصافحة خارج القشرة والذي يشير إلى ON / OFF ، ومن السهل للمشغل مراقبة الظروف من الأرض. يمكن فحص / إيقاف تشغيل قاطع الدائرة الأوتوماتيكي من خلال حالة التبديل الإضافي. بواسطة محول تيار بمعدل 600 / 1A (100-500 / 1A اختياري) CT إلى متر الحالية وحماية التيار الزائد. القطب المعزول الرئيسي هو بولي المواد العازلة التي هي الأشعة فوق البنفسجية. أنبوب المطاط السيليكون للمنفذ هو ذو مسافة زحف عالية. إن طقم الطرفي هو 70x40x8mm T2Y أطقم نحاسية معلبة للتوصيل مع الموصل وعلى خط الرأس.

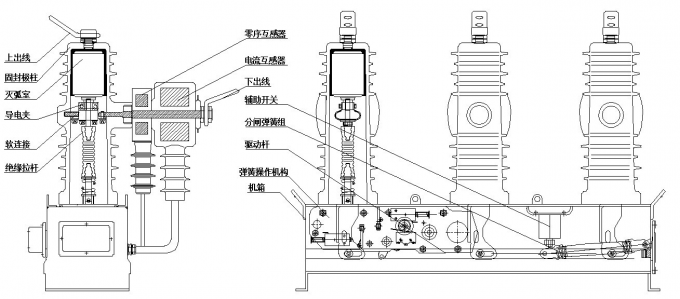

رسم متقاطع

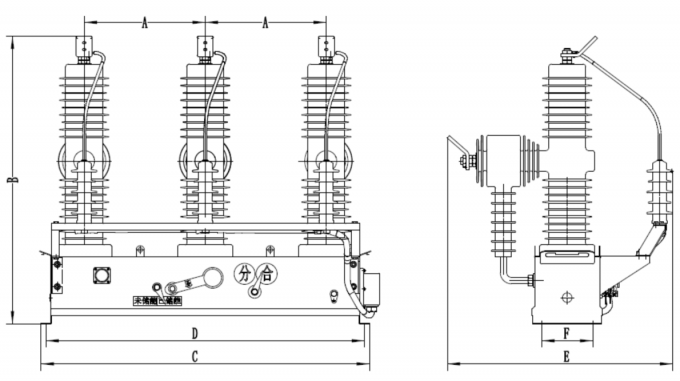

الحجم الخارجي
| الأبعاد الخارجية (مم) | تجميع الأبعاد (مم) | |||||
| مستوى الجهد | ا | ب | C | E | د | F |
| 12KV | 340 | 720 | 980 | 700 | 920 | 160 |
| 15KV | 340 | 720 | 980 | 700 | 920 | 160 |
| 24KV | 380 | 830 | 1060 | 700 | 1000 | 160 |
| 27KV | 380 | 830 | 1060 | 700 | 1000 | 160 |
| 38kV | 380 | 830 | 1060 | 700 | 1000 | 160 |
تفاصيل الاتصال
