بناء التبديل

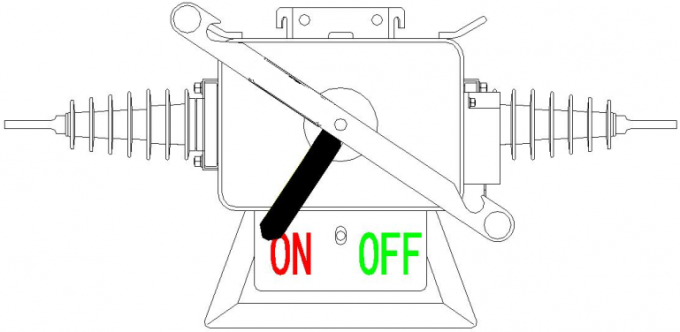

1. مقبض يدوي.

تعمل FWX بأمان باستخدام قضيب عزل عالي الجهد ، يمكن أن يكمل هيكلها التشغيل لمرة واحدة أو إيقاف تشغيله.

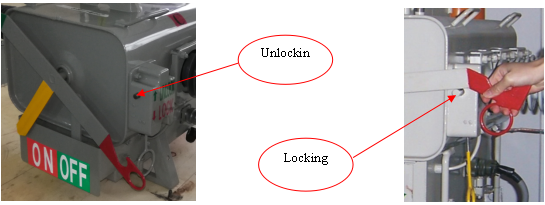

2 جهاز قفل يدوي

أثناء تشغيل انقطاع التيار الكهربائي ، لمنع التشغيل الخاطئ للمفتاح. أثناء العملية ، اسحب جهاز القفل الميكانيكي اليدوي واسحب الحلقة لقفل آلية التبديل في وضع "on" أو "off" ، ولا يمكن للمفتاح يعد تشغيلها عندما يكون المفتاح مغلقًا أو مفتوحًا. في نهاية العملية ، ادفع لأعلى جهاز القفل الميكانيكي اليدوي لسحب الحلقة لفتح آلية التبديل ، ويمكن تشغيل المفتاح مرة أخرى. ضمان موثوقية وسلامة العملية.

جهاز قفل يدوي

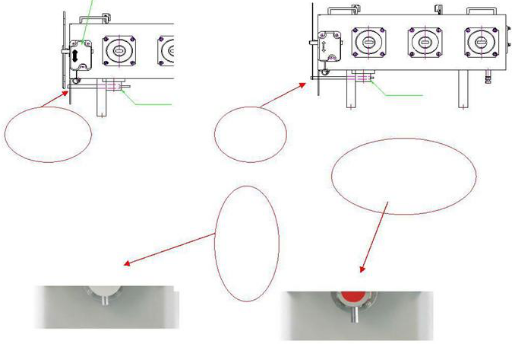

3 الاتصال مؤشر الموقف

عند الوقوف على الأرض ، من السهل رؤية مؤشر وضع علامة اللون على المفتاح (أخضر - إيقاف - أحمر - تشغيل).

4 جهاز قفل الضغط المنخفض

عندما ينخفض ​​الضغط إلى 0.02 ~ 0.04mpa ، فإن جهاز القفل الآلي مجهز لجعل قفل المفتاح ، والذي لا يمكن تشغيله يدويًا أو كهربائيًا. في الوقت نفسه ، هناك علامات إنذار حمراء لتنبيه.

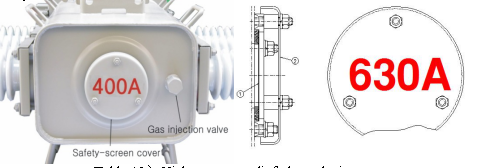

5 جهاز التنبيه تخفيف الضغط العالي

من أجل منع الوعاء من التصدع عندما يرتفع ضغط الغاز بشكل حاد بسبب وجود خلل داخلي في المحول ، يتم تثبيت جهاز مقاوم للانفجار عالي الضغط وتخفيف الضغط بشكل خاص. فيلم تخفيف الضغط يتم تشغيله عند ضغط 0.4mpa - 0.6mpa ، مما يؤدي إلى إطلاق الضغط الداخلي. يتم تثبيت جهاز تخفيف الضغط العالي المضاد للانفجار في الاتجاه المعاكس لمقبض اليد لتجنب تعطل تمزق فيلم إطلاق الضغط مما يعرض السلامة العامة للخطر.

في / خارج خط اتصال الرسم

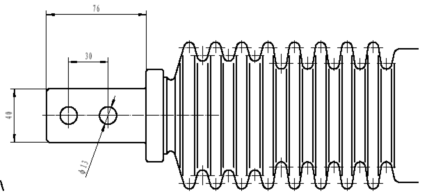

إشارة اتصال المحطة الطرفية

4. تثبيت المنتج

① تأكيد ما قبل التثبيت

فتح العبوة ، والتحقق من قائمة التعبئة وأجزاء المنتج للتأكد من تطابقها.

تحقق من مظهر العين وداع التبديل لتأكيد ما إذا كان غلاف الخزف ومؤشر الإغلاق / الإغلاق ، المقبض اليدوي ، مقياس ضغط الغاز ، وما إلى ذلك ، معطوبة أو غير طبيعية ؛ عندما يكون هناك مقياس لضغط الغاز في الجسم ، اقرأ المقياس للتأكد من أنه ضمن نطاق الغاز الطبيعي (الضغط القياسي ± 0.01MPa) ；

التشغيل اليدوي إغلاق / فتح 5 مرات ；

بعد الإجراء المذكور أعلاه ، يبدأ التثبيت في حالة عدم وجود شيء غير طبيعي ；

※ بعد فتح العبوة ، يرجى عدم رفع غطاء أو مقبض الخزف عند التعامل مع المفتاح. تأكد من استخدام خطاف أو مقبض (أعلى الجسم) ، سيحدث أداء غير طبيعي عند التعامل مع غلاف أو مقبض من البورسلين.

st أساسيات التثبيت

تثبيت مفاتيح بالترتيب والضروريات التالية.

تثبيت الأطواق العلوية والسفلية على القطبين.

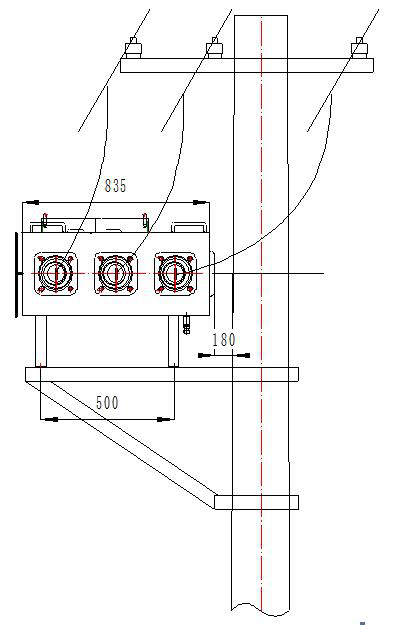

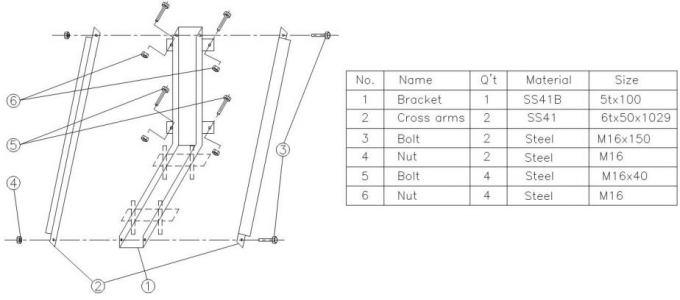

يرجى الرجوع إلى الرسم البياني للتجميع أدناه لتثبيت قوس.

تصاعد قوس الرسم

أدخل البرغي الموجود في الفتحة الموجودة أعلى المفتاح

تجميع شريحة متزايدة ولوحة المجلفن ، وغطاء على الجزء العلوي من التبديل ، لوحة مسطحة وتحديد المسمار.

استخدم الخطاف الموجود أعلى المفتاح لرفع المفتاح إلى وضع التثبيت.

بعد ضبط مستوى جسم المفتاح ، طوق التعليق العلوي ، طوق التعليق السفلي الثابت بإحكام مع دعم التثبيت.

تثبيت مربع التحكم على القطب ；

قم بتوصيل السلك الأرضي بالمحطة الأرضية للمفتاح وصندوق التحكم ；

ترتبط التبديل ومربع التحكم مع الكابلات التحكم ；

تأكد من أن مؤشر الإغلاق / الفتح طبيعي.

استخدم زر الإغلاق / الفتح في مربع التحكم لتشغيل الإغلاق / الفتح حوالي 5 مرات.

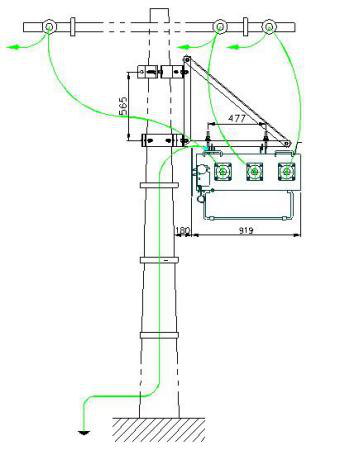

تبديل تركيب رافعة

تبديل نوع مقعد التثبيت

لمزيد من التفاصيل ، يرجى الاتصال عن طريق البريد الإلكتروني: bjxrqfoverseas@163.com
