المفتاح الذكي المثبت على عمود العمود ، ومفتاح استراحة تحميل المعزل SF6 للخارج
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| محيط ب: | مثبتة على القطب | التنبيه: | إنذار تخفيف الضغط العالي |
|---|---|---|---|
| عملية: | سهلة ومقنعة | التيار المسموح به: | 630 أ |
| إبراز: | قاطع الدائرة التبديل,التبديل قاطع الدائرة |
||

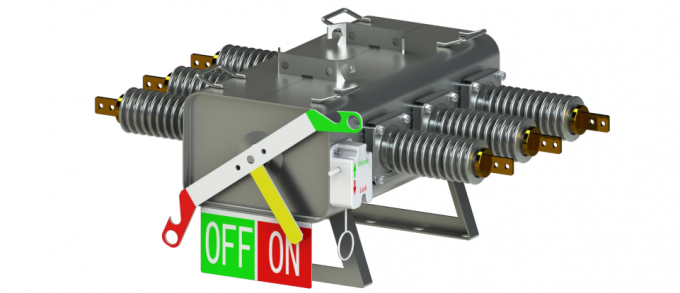

الذكية في الهواء الطلق العمود SF6 عزل كسر تحميل التبديل المثبتة على القطب
1. شروط الخدمة العادية
1.1 درجة الحرارة المحيطة
1.2 درجة حرارة الهواء المحيط: الحد العلوي ＋ 50 ℃ ، الحد الأدنى － 40 ℃.
1.3 الرطوبة النسبية: 110 ٪
1.4 الارتفاع لا يزيد عن 3000 متر.
1.5 ضغط الرياح لا يتجاوز 700pa (سرعة الرياح 34m / ｓ).
1.6 شدة الزلزال: 8 درجة.
1.7 موقع التثبيت: لا حريق ، لا انفجار. لا التآكل الكيميائي والاهتزاز العنيف المتكرر.
1.8 فئات التلوث: الفئة الثالثة ، الفئة الرابعة.
المفتاح مصنوع من مواد متينة ومقاومة للتآكل (صفيحة الفولاذ المقاوم للصدأ 304L للسفن الحربية) ، ضمان عمر خدمة طويل (30 عامًا) ، ويمكنه تنفيذ سلسلة من العمليات ، مع خصائص مثالية للقطب العلوي.
2. قياسي
2.1 تمت تعبئة كل مفتاح بغاز sf6 قبل مغادرة المصنع ، ومعالجة مختومة ، وقد تم إجراء الاختبار وفقًا لمعيار IEC60265-1 (1988) GB 3804-1990.
2.3 تبديل الجسم
2.4 مفتاح عزل الغاز SF6 عبارة عن جهاز تبديل ثلاثي الأطوار ، وهو مصمم للتطبيق المقسم لكابل أنظمة التوزيع وخطوط الطاقة العلوية. يمكن تشغيله يدويًا أو عن بُعد في مركز التحكم.
2.5 لحام ختم الإسكان التبديل ، الأختام حلقة مطاطية للغلاف وقذيفة ، يتم تجميع جميع أجزاء في حالة الفولاذ المقاوم للصدأ الملحومة
2.6 تم تصميم غلاف المفتاح لتحمل الضغط الداخلي دون التأثير على أداء التشغيل العادي للمفتاح.
2.7 قذيفة مصنوعة من الفولاذ المقاوم للصدأ المدرفلة على البارد أكثر من 3 مم (SUS304L) أو مواد أفضل ، لتحمل ضغط الغاز الداخلي. و قذيفة استخدام الراتنج في الهواء الطلق العلاج المضادة للتآكل
S / N | اسم |
| البيانات | ||||
| نوع المنتجات | Tyhd-رطل-12 | Tyhd-رطل-24 | Tyhd-رطل-40.5 | ||||
| الفولطية | كيلو فولت | 12 | 24 | 40.5 | ||
| 6/10/11 | 15 / 17.5 / 20 | 33/36/38 | |||||
| 2 | تردد مصنف | هرتز | 50/60 | 50/60 | 50/60 | ||
| 3 | مستوى العزل تقييمه | الدافع البرق تحمل الجهد | المرحلة إلى المرحلة ، المرحلة إلى الأرض | كيلو فولت | 75 | 125 | 185 |
| (ملء غاز SF6 0.07Mpa / 20 ℃) | كسر | 85 | 145 | 215 | |||
تردد الطاقة تحمل الجهد | المرحلة إلى المرحلة ، المرحلة إلى الأرض | كيلو فولت | 42 | 64 | 95 | ||
| كسر | 50 | 79 | 110 | ||||
| مستوى العزل تحت الصفر الصفر | تردد الطاقة تحمل الجهد 1 دقيقة | كيلو فولت | 30 | |||
| مقلوب الصمود الجهد 1 دقيقة | 30 | ||||||
| أقصى الجهد المرحلة 5min | 9 | ||||||
| 5 | العملة المقدرة | ا | 630 (400) | 630 (400) | 630 (400) | ||
| 6 | تصنيف حمل كسر الحالي (0.07Mpa / 20 ℃) | ا | 630 (400) | 630 (400) | 630 (400) | ||
| 7 | كسر الحالي تحت ضغط مقياس الصفر | ا | 630 (400) | 630 (400) | 630 (400) | ||
| 8 | ذروة الصمود الحالية | كيلو أمبير | 50 | 31.5 | 31.5 | ||
| 9 | تصنيف إغلاق الوقت القصير الحالي | كيلو أمبير | 50 | 31.5 | 31.5 | ||
| 11 | تصنيف وقت قصير تحمل الحالية | KA / ثانية | 20/4 | 20/4 | 20/4 | ||
| 12 | كابل تصنيف شحن كسر الحالية | ا | 25 | 25 | 25 | ||
| 13 | تصنيف خط تهمة كسر الحالي | ا | 16 | 16 | 16 | ||
| 14 | تصنيف حلقة مغلقة الحالية كسر | ا | 630 (400) | 630 (400) | 630 (400) | ||
| 15 | الإثارة الحالية | ا | 21 | 21 | 21 | ||
| 16 | تصنيف مرات كسر الحالية | مرات | ≥400 | ≥400 | ≥400 | ||
| 17 | تصنيف العمل الإجهاد | ميغاباسكال | 0.07 | 0.07 | 0.25 | ||
| 18 | حلقة المقاومة الرئيسية | μΩ | ≤150 | ≤150 | ≤150 | ||
| 19 | معدل تسرب الغاز النسبي | عام | ≤1٪ | ≤1٪ | ≤1٪ | ||
|
| قيمة تسليم المصنع | جزء في المليون | ≤150 | ≤150 | ≤150 | |
| تبديل قيمة التشغيل | جزء في المليون | ≤300 | ≤300 | ≤300 | |||
| 21 | عملية الاستقرار الميكانيكية | مرات | 6000 | 6000 | 6000 | ||
