وحدة توزيع الطاقة DTU لـ RMU ، وحدة واجهة عن بعد عالية الكثافة

جهاز أتمتة شبكة تغذية توزيع الطاقة DTU بكثافة عالية وتكلفة منخفضة وتركيب سهل

يستخدم جهاز أتمتة شبكة التغذية لتوزيع الطاقة DTU في المراقبة الطرفية لـ RMU ، محطة التبديل الصغيرة ، يمكنه الاتصال بالمحطة الرئيسية وتحقيق تجميع الإشارات الكهربائية والتحكم فيها من الخطوط المتعددة ، واكتشاف الأعطال ، وموقع منطقة الخطأ ، والعزل ، ومنطقة خالية من الأخطاء استعادة الطاقة لتحسين موثوقية امدادات الطاقة.

جهاز أتمتة وحدة تغذية شبكة توزيع الطاقة DTU هو مع نظام أساسي للأجهزة من 32 بت من المعالجات الدقيقة عالية الأداء ، مع تشغيل مضمن في الوقت الفعلي كمنصة لتطوير البرمجيات ، أيضًا مع شخصيات عالية الثبات والموثوقية والأداء العالي والكثافة العالية و منخفضة التكلفة وسهولة التركيب.

توفر DTU واجهة اتصال كافية (4 منافذ تسلسلية RS232 من الدرجة الفنية ، يمكن تجهيز اثنين منها كمنافذ RS485 ، قطعتين من منفذ Ethernet 10M ، 1 قطعة من منفذ USB) ، المعالج الرئيسي يتكيف مع رقائق تقنية عالية الأداء من الفئة 32 بت مع برامج الصيانة المتخصصة ، يمكن أيضًا الحفاظ على الصيانة عن بُعد بواسطة شبكة متخصصة ، مثل كل وحدة CPU تتحقق بواسطة حافلة. وحدة CPU الرئيسية هي محطة رئيسية للتحكم في عملية الاتصال بأكملها ، وحدة وحدة المعالجة المركزية المجمعة هي محطة لاحقة ، ومعدلات الاتصال أعلى من 9600 بت في الثانية. يشكّل العديد من الأجهزة ناقل Ethernet من خلال مفتاح داخلي مدمج من الدرجة الصناعية للتأكد من معالجة البيانات وتبادل البيانات مع عرض نطاق ترددي كافٍ.

تعد المحطة الطرفية البعيدة لأتمتة التوزيع TYHD-DTU (المشار إليها فيما يلي باسم محطة التوزيع) جيلًا جديدًا من محطات توزيع الطاقة استنادًا إلى أحدث جيل من تقنية المحطة الطرفية البعيدة الآلية.

حالة تشغيل:

1) درجة الحرارة المحيطة: -40 درجة مئوية ~ + 70 درجة مئوية

أقصى درجات الحرارة اليومية الفرق من 25 درجة مئوية

2) الرطوبة النسبية: 90 ٪ (25 درجة مئوية)

3) مقاومة الزلازل: الأرض تسارع الأفقي 0.3 جرام

تسارع عمودي الأرض 0.15g

في وقت واحد يتصرف ثلاث موجات شرطية

عامل الأمان 1.67

4) الحد الأقصى لفرق درجة الحرارة اليومية: 25 درجة مئوية

5) كثافة أشعة الشمس (سرعة الرياح 0.5m / s): 0.1W / cm2

6) أقصى سرعة الرياح: 35 م / ث

7) أقصى سماكة الجليد: 10 مم

8) موقع التثبيت: محطة فتح وإغلاق داخلي وخارجي ، وغرفة توزيع الطاقة ، وغرفة قفل السكين ، وتغيير المربع ، والتبديل

يتم تقسيم محطة توزيع الطاقة إلى منطقة وحدة القياس والتحكم الأساسية ، ومنطقة لوحة التشغيل ومنطقة محطة الأسلاك وفقًا للوظائف ، وتم بناء منطقة لوحة التشغيل الداخلية في البطارية. إذا كنت بحاجة إلى تثبيت معدات الاتصالات مثل صندوق المصهر والناقل ، فيمكن تزويد محطة توزيع الطاقة بصندوق اتصال.

وصف وظيفي:

يمكن لكل لوحة قياس عن بعد الحصول على 16 وحدة تناظرية. يتم عزل الكمية التناظرية AC بواسطة محول الجهد / التيار وتحويلها إلى إشارة الجهد. بعد التصفية وأخذ العينات ، يتم إرسالها إلى وحدة MCU للمعالجة. من خلال برنامج تصحيح الأخطاء ، يمكن تكوين المعلومات الثلاثة لأخذ العينات عن بُعد بمرونة وتكوينها لتحقيق وظيفة معالجة ومراقبة حساب البيانات لخزانة شبكة الحلقة الجانبية ذات الجهد العالي أو توزيع الجانب ذي الجهد المنخفض.

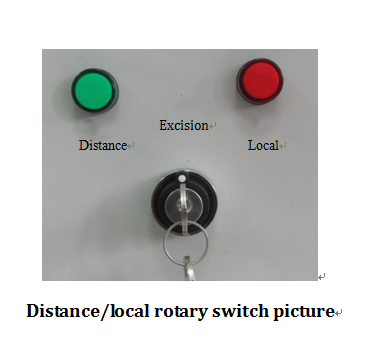

المسافة / تشغيل التبديل الدوارة المحلية:

هناك تقرير اختبار النوع ، عناصر الاختبار على النحو التالي:
