DTU محطة توزيع الطاقة في الوقت الحقيقي لتخزين / تسجيل البيانات
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| تم الوصول إليها الإشارة عن بُعد: | من خزانة التبديل | لوحة ختم البطارية: | قم بفك المكسرات الفراشة |
|---|---|---|---|
| معدات تصحيح الأخطاء: | جهاز كمبيوتر محمول واحد (بما في ذلك برنامج الاختبار) | وظيفة: | مع وظيفة مراقبة القناة |
| إبراز: | محطة التحكم عن بعد,معالج الإشارات الرقمية dsp |
||
تعد المحطة الطرفية البعيدة لأتمتة التوزيع TYHD-DTU (المشار إليها فيما يلي باسم محطة التوزيع) جيلًا جديدًا من محطات توزيع الطاقة استنادًا إلى أحدث جيل من تقنية المحطة الطرفية البعيدة الآلية.
تم تطوير جهاز التغذية التلقائية لشبكة توزيع الطاقة DTU في أساس النظام الأساسي للأجهزة ذات الأداء العالي من 32 بت المعالجات الدقيقة ، في أساس منصة البرمجيات مع التشغيل في الوقت الحقيقي جزءا لا يتجزأ.
وصف وظيفي
تستخدم وحدة معالجة البيانات معالج الإشارات الرقمية عالي السرعة DSP كمعالج رئيسي ، وهو المسؤول عن جهد خط 10 كيلو فولت وأخذ عينات التيار المتردد والحساب وتحديد الخطأ الحالي. يمكن لكل وحدة معالجة البيانات معالجة 48 مدخلات تناظرية AC ومدخلات تناظرية DC 2.
مسؤول عن الاتصال بين محطة التوزيع ونظام المحطة الرئيسية ، واستكمال وظيفة إعادة توجيه الإشارات عن بعد ، والقياس عن بعد ، والتحكم عن بعد والتكيف عن بعد. يوفر 4 منافذ RS232 / 4 منافذ RS485 ، ومنافذ إيثرنت BASE-T 100 100 ، 1 واجهة CAN ، يمكن التواصل مع المحطة الرئيسية عبر مودم خارجي أو مودم إيثرنت ، ويمكن التواصل مع مركز التحكم أو المحطة الفرعية ، وتحميل المعلومات التي تم جمعها بواسطة التوزيع المحطة ، قبول أوامر التحكم عن بعد.
وصف وظيفي:
يمكن لكل لوحة قياس عن بعد الحصول على 16 وحدة تناظرية. يتم عزل الكمية التناظرية AC بواسطة محول الجهد / التيار وتحويلها إلى إشارة الجهد. بعد التصفية وأخذ العينات ، يتم إرسالها إلى وحدة MCU للمعالجة. من خلال برنامج تصحيح الأخطاء ، يمكن تكوين المعلومات الثلاثة لأخذ العينات عن بُعد بمرونة وتكوينها لتحقيق وظيفة معالجة ومراقبة حساب البيانات لخزانة شبكة الحلقة الجانبية ذات الجهد العالي أو توزيع الجانب ذي الجهد المنخفض.

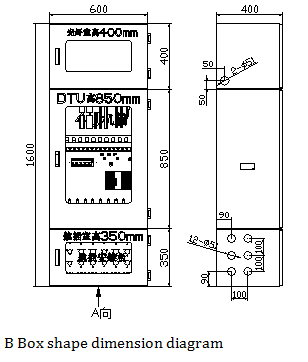

مخطط البعد شكل المحطة
توفر DTU واجهة اتصال كافية (4 منافذ تسلسلية RS232 من الدرجة الفنية ، يمكن تجهيز اثنين منها كمنافذ RS485 ، قطعتين من منفذ Ethernet 10M ، 1 قطعة من منفذ USB) ، المعالج الرئيسي يتكيف مع رقائق تقنية عالية الأداء من الفئة 32 بت مع برامج الصيانة المتخصصة ، يمكن أيضًا الحفاظ على الصيانة عن بُعد بواسطة شبكة متخصصة ، مثل كل وحدة CPU تتحقق بواسطة حافلة. وحدة CPU الرئيسية هي محطة رئيسية للتحكم في عملية الاتصال بأكملها ، وحدة وحدة المعالجة المركزية المجمعة هي محطة لاحقة ، ومعدلات الاتصال أعلى من 9600 بت في الثانية. يشكّل العديد من الأجهزة ناقل Ethernet من خلال مفتاح داخلي مدمج من الدرجة الصناعية للتأكد من معالجة البيانات وتبادل البيانات مع عرض نطاق ترددي كافٍ.
هناك تقرير اختبار النوع ، عناصر الاختبار على النحو التالي:
اكتب عناصر الاختبار | 1. المظهر والهيكل 2. الوظيفة 3. أداء الجهاز الكهربائي 4. انخفاض درجة حرارة الأداء 5. أداء درجات الحرارة العالية 6. ترطيب درجة الحرارة المرتفعة 7. الاهتزاز 8. اختبار السقوط المتواصل 9. عمر الجهاز الكهربائي 10. اختبار المناعة الكهربائية الساكنة و التفريغ الكهربائي 11.radio المجال الكهرومغناطيسي تردد يشع اختبار مناعة 12. زيادة تأثير مناعة اختبار 13. قوة مناعة اختبار المجال المغناطيسي. 14. اختبار التداخل المجاور 15. اختبار الصمود في الدائرة القصيرة اختبار اختبار الحريق 16. اختبار استهلاك الطاقة 18. اختبار درجة الحماية 19. اختبار قوة الإمساك بهيكل المقبض. |
