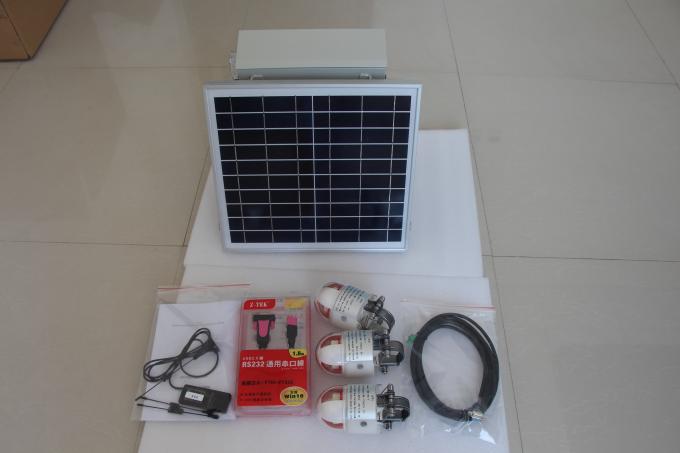

جي إس إم / جي بي آر إس توجيه خطأ مسار مؤشر الطاقة الشمسية محطة الصيانة عن بعد

نبذة مختصرة

يتم استخدام مؤشر الأعطال لخطوط التوزيع العلوية للإشارة إلى الأعطال الطورية إلى الطورية والأرضية من خلال تحديد دائرة كهربائية قصيرة ، وميزات التيار الزائد والطاقة لإكتشاف العيوب وتوفير إشارة ضوء محلية. بالإضافة إلى ذلك ، يحتوي المؤشر أيضًا على إمكانيات القياس الحالية واتصالات البيانات اللاسلكية ، من خلال إرسال إشارة الخلل إلى FTU ، من أجل الامتثال لوظيفة الاتصال عن بُعد والمراقبة عن بُعد ، لمساعدة المشغلين في العثور على نقطة الفشل بسرعة وتقصير الوقت انقطاع وتحسين موثوقية.

المبدأ

يتم تثبيت مؤشر الأعطال على الخطوط العلوية ، التي يتم تثبيتها على كل مرحلة بحيث يتم الكشف عن إشارة التيار والجهد في هذه المرحلة باستخدام بنية الخط المغلق نفسها. من خلال رقاقة منخفضة الطاقة ، فإنه يكمل الحساب الحالي ، ودائرة كهربائية قصيرة ، والكشف عن خطأ الأرض ، ومن خلال وحدات الترددات اللاسلكية المنخفضة الطاقة المدمجة التي تحقق الاتصالات اللاسلكية لمسافات قصيرة. بعد تثبيت المؤشر ، تم قياس تيار الخط. عندما يفي التيار بخصائص العطل ، يرسل المؤشر على الفور معلومات العطب الحالية ومعلومات العطب إلى أقرب جهاز طرفي بواسطة RF ، في حين يتسبب في إشارة انعكاس وفلاش. يتبع الخطي البسيط مؤشرات العطب الوامضة طوال الطريق إلى أول مؤشر خطأ غير وامض ، وبالتالي تحديد موقع الخطأ.الجهاز الطرفي يتلقى معلومات خطأ يمكن مواصلة تحميل ، بحيث محطة رئيسية يمكن الحصول على معلومات مفيدة وتحديد منطقة خطأ وفقا لمعلومات تم تحميلها محطة فرعية.

uint الطرفية عن بعد هو الحصول على معلومات عن خلل الدائرة ومعلومات عملية تحميل الدائرة من مؤشر النفقات العامة المثبتة في الدائرة عبر اللاسلكي للتحليل والتجميع ومن ثم يرسل المعلومات إلى محطة شبكة التوزيع الرئيسية عبر اتصالات GPRS / GSM ، لتحقيق المراقبة عبر الإنترنت ، اكتشاف الأخطاء وتحديد المواقع وظائف شبكة التوزيع.

المهام

1. الاستقبال اللاسلكي: يتم تلقي معلومات نقطة الخطأ وتحميل المعلومات الحالية المرسلة بواسطة المؤشر عبر وضع الشبكة اللاسلكية القصيرة المدى.

2. إعادة توجيه GSM أو GPRS: يعد GSM (الرسائل القصيرة) و GPRS (البيانات) أحدهما في وضع الاستعداد ، حيث يتم استخدامه لإرسال حالة المحطة الفرعية ، وتحميل الحمل الحالي ، وحالة المؤشر ، ومعلومات الخطأ إلى محطة شبكة التوزيع الرئيسية ، لضمان نقل موثوق للمعلومات خطأ شبكة التوزيع.

3. إمداد الطاقة الشمسية: يتم تطبيق وضع إمداد الطاقة الشمسية ، ويتم توفير بطارية الرصاص الحمضية 8AH الخالية من الصيانة أو بطارية فوسفات الليثيوم 12AH ، مع نطاق درجة حرارة العمل لكل من البطاريات -35 ℃ ~ 75 ℃ و - 20 ℃ ～ 75 ℃ بشكل منفصل.

4. بروتوكول الاتصال الاختياري: يمكن تحديد بروتوكول IEC870－5－101 أو 104 للاتصال بمعدات الطرف الثالث لتحميل معلومات الخلل ونقله.

5. الترقية عن بعد: يمكن ترقية برنامج المعدات بسهولة من خلال محطة الصيانة الرئيسية عن بُعد.

6. صيانة مريحة: يمكن إجراء إعداد المعلمة وصيانة المعدات بشكل ملائم عبر محطة إعداد لاسلكية.

7. تسجيل الأحداث: يمكن للجهاز تسجيل الحد الأقصى 500 قطعة من أحداث الشركات المملوكة للدولة ، وتوفير دعم البيانات الغنية لتحليل خطأ النظام.
