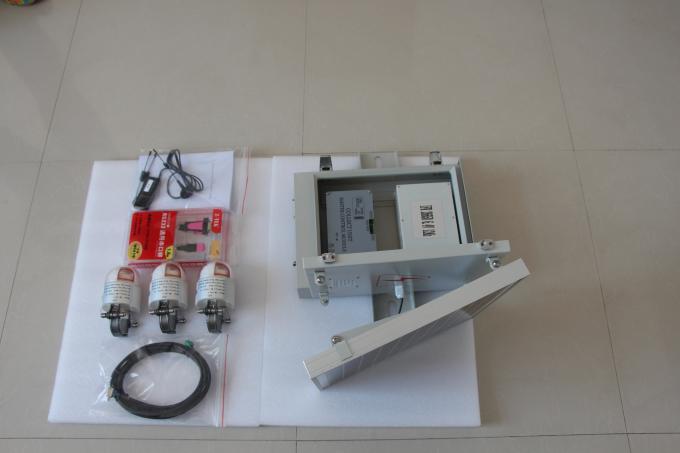

لوحة شمسية مسار خطأ استبدال البطارية مراقب عن بعد TYHD - AI9 نموذج

نبذة مختصرة

يتم استخدام مؤشر الأعطال لخطوط التوزيع العلوية للإشارة إلى الأعطال الطورية إلى الطورية والأرضية من خلال تحديد دائرة كهربائية قصيرة ، وميزات التيار الزائد والطاقة لإكتشاف العيوب وتوفير إشارة ضوء محلية. بالإضافة إلى ذلك ، يحتوي المؤشر أيضًا على إمكانيات القياس الحالية واتصالات البيانات اللاسلكية ، من خلال إرسال إشارة الخلل إلى FTU ، من أجل الامتثال لوظيفة الاتصال عن بُعد والمراقبة عن بُعد ، لمساعدة المشغلين في العثور على نقطة الفشل بسرعة وتقصير الوقت انقطاع وتحسين موثوقية.

uint الطرفية عن بعد هو معالجة وتحليل المعلومات من مؤشر النفقات العامة المرسلة عبر اللاسلكي ومن ثم إرسال معلومات الحالي والخطأ تحميل الدائرة إلى محطة شبكة التوزيع الرئيسية عبر الرسائل القصيرة GSM أو اتصالات GPRS.

مبدأ العمل

uint الطرفية عن بعد هو الحصول على معلومات عن خلل الدائرة ومعلومات عملية تحميل الدائرة من مؤشر النفقات العامة المثبتة في الدائرة عبر اللاسلكي للتحليل والتجميع ومن ثم يرسل المعلومات إلى محطة شبكة التوزيع الرئيسية عبر اتصالات GPRS / GSM ، لتحقيق المراقبة عبر الإنترنت ، اكتشاف الأخطاء وتحديد المواقع وظائف شبكة التوزيع.

يتم تثبيت مؤشر الأعطال على الخطوط العلوية ، التي يتم تثبيتها على كل مرحلة بحيث يتم الكشف عن إشارة التيار والجهد في هذه المرحلة باستخدام بنية الخط المغلق نفسها. من خلال رقاقة منخفضة الطاقة ، فإنه يكمل الحساب الحالي ، ماس كهربائى ، الكشف عن خطأ الأرض ، ومن خلال وحدات الترددات اللاسلكية المدمج في الطاقة المنخفضة يحقق الاتصالات اللاسلكية لمسافات قصيرة.

بعد تثبيت المؤشر ، تم قياس تيار الخط. عندما يستجيب التيار لخصائص الخطأ ، يرسل المؤشر على الفور رسالة الخطأ الحالية ومعلومات الخطأ إلى أقرب جهاز طرفي بواسطة التردد اللاسلكي ، بينما يؤدي ذلك إلى ظهور إشارة بالتخبط والوميض.

يتبع عامل الخط البسيط مؤشرات الخطأ الوامضة طوال الطريق حتى مؤشر الخطأ الأول غير الوامض ، وبالتالي يحدد موقع الخطأ.

يتلقى الجهاز الطرفي معلومات الخطأ التي يمكن تحميلها بشكل أكبر ، بحيث يمكن للمحطة الرئيسية الحصول على معلومات مفيدة وتحديد منطقة الخطأ وفقًا للمعلومات التي تم تحميلها من المحطة الفرعية.

المهام

1. الاستقبال اللاسلكي: يتم تلقي معلومات نقطة الخطأ وتحميل المعلومات الحالية المرسلة بواسطة المؤشر عبر وضع الشبكة اللاسلكية القصيرة المدى.

2. إعادة توجيه GSM أو GPRS: يعد GSM (الرسائل القصيرة) و GPRS (البيانات) أحدهما في وضع الاستعداد ، حيث يتم استخدامه لإرسال حالة المحطة الفرعية ، وتحميل الحمل الحالي ، وحالة المؤشر ، ومعلومات الخطأ إلى محطة شبكة التوزيع الرئيسية ، لضمان نقل موثوق للمعلومات خطأ شبكة التوزيع.

3. إمداد الطاقة الشمسية: يتم تطبيق وضع إمداد الطاقة الشمسية ، ويتم توفير بطارية الرصاص الحمضية 8AH الخالية من الصيانة أو بطارية فوسفات الليثيوم 12AH ، مع نطاق درجة حرارة العمل لكل من البطاريات -35 ℃ ~ 75 ℃ و - 20 ℃ ～ 75 ℃ بشكل منفصل.

4. بروتوكول الاتصال الاختياري: يمكن تحديد بروتوكول IEC870－5－101 أو 104 للاتصال بمعدات الطرف الثالث لتحميل معلومات الخلل ونقله.

5. الترقية عن بعد: يمكن ترقية برنامج المعدات بسهولة من خلال محطة الصيانة الرئيسية عن بُعد.

6. صيانة مريحة: يمكن إجراء إعداد المعلمة وصيانة المعدات بشكل ملائم عبر محطة إعداد لاسلكية.

7. تسجيل الأحداث: يمكن للجهاز تسجيل الحد الأقصى 500 قطعة من أحداث الشركات المملوكة للدولة ، وتوفير دعم البيانات الغنية لتحليل خطأ النظام.
