أبلغ مؤشر تسرب الأرض ، ينتقل موثوق خطأ كابل النحاس محدد

يتم تطبيق وحدة نقل البيانات في شبكة توزيع الطاقة ، وتستخدم لجمع البيانات ونقلها للكشف عن الحمل ، واكتشاف الأعطال والموقع في الكابل.

مبدأ العمل:

وحدة نقل التاريخ تقوم بإجراء الترجمة الكهروضوئية ، ومعالجة وتحليل إشارة الخطأ من مؤشر خطأ الدائرة القصيرة ومؤشر خطأ الأرض المنقولة من خلال الألياف الضوئية. ثم إرسال إشارات الخطأ إلى المحطة الرئيسية بواسطة GSM أو GPRS بعد التحليل والمعالجة لتحقيق الكشف عن خطأ ، موقع خطأ وتحميل القياس الحالي لشبكة توزيع الطاقة.

الخصائص الرئيسية:

1.GPRS الاتصالات في الوقت الحقيقي:

التواصل في الوقت الحقيقي مع محطة رئيسية بواسطة جي بي آر إس. يمكن للعميل أيضًا اختيار وضع التوقيت عبر الإنترنت وفقًا لحالة مصدر الطاقة في الموقع أو حالة تدفق GPRS.

2. ثمانية طرق للإشارة خطأ عن بعد يمكن عرضها في نفس الوقت ；

مجهزة بمؤشرات خطأ الكابل ، مع كل وظيفة من مؤشر خطأ عن بعد وقياس البيانات عن بعد. يمكن اكتشاف 8 طرق لمعلومات الكبل ، ويمكن أيضًا عرض 8 طرق لمعلومات الإشارة عن بُعد في LED في نفس الوقت.

3. طريقة امدادات الطاقة:

هناك نوعان من طريقة إمداد الطاقة وفقًا للحالة الفعلية في الموقع:

1) عندما يكون هناك شرط لإمداد طاقة التيار المتناوب في الموقع ، استخدم مزود الطاقة AC220V والكابل المطابق ، قم بتوصيل واجهة طاقة الجهاز بـ PT في الموقع. وبهذه الطريقة ، يمكن للجهاز العمل فور استعادة الطاقة.

2) مدعوم من طريقين يعملان على التصوير المقطعي المحوسب ، يتم استخدام النسخ الاحتياطي لبعضهما البعض ، إذا كان تيار الخط الأساسي أقل من 10A ، يمكن للجهاز العمل بشكل طبيعي.

ملاحظة: عندما لا يكون مصدر الطاقة في الموقع طبيعيًا. يدعم المكثف الفائق في الجهاز وحدة DTU التي تعمل بشكل طبيعي لمدة 30 دقيقة في حالة الوقت الحقيقي للتأكد من تحميل معلومات الخلل بشكل صحيح.

يتم تطبيق مؤشر خطأ التأريض بالكابل TYHD-C1 على نظام الكابلات أقل من 35KV ، مع وظيفة قياس تيار التتابع الصفري ووظيفة إرسال البيانات ، وهو يشير إلى وجود خطأ عند حدوث خطأ الأرض في الكبل ، ويمكن أن يساعد الباحث عن الخط في العثور على الخطأ بسرعة. لمرة واحدة ، وتحسين موثوقية إمدادات الطاقة ، وتكون مريحة للمستخدمين لمراقبة تيار الحمل صفر التسلسل للخط في الوقت الحقيقي.

الأداء الفني الرئيسي والمعلمات:

قوة العمل: تم تجهيز بطارية ليثيوم 3.6V / 2Ah للتزويد ；

ثابت استهلاك الطاقة: 3.6V امدادات الطاقة ＜ 15uA

دقة القياس: 0 ～ 180A: خطأ نموذجي ± 1.5A أو ± 3 ％

تيار التحمل الطويل: 500A

تيار التحمل القصير: 2000A / 2S

الألياف الضوئية الاتصالات المسافة: 15M

معدل بيانات الألياف البصرية: 9600bps

الوزن: <1.1KG

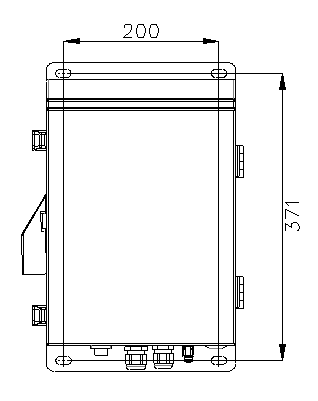

تثبيت الحجم:

هناك تقرير اختبار النوع ، عناصر الاختبار على النحو التالي:
