الفشل في العثور بسرعة على محدد موقع كسر الكابل ، وتحسين الموثوقية للكشف عن خطأ الأسلاك تحت الأرض

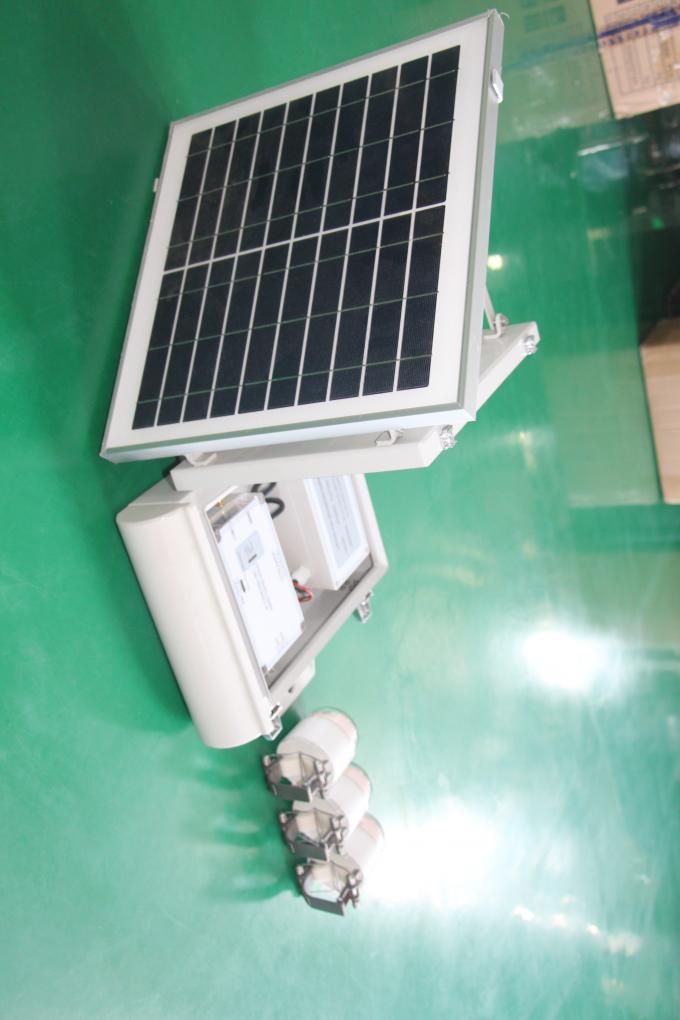

يتم تطبيق هذا النوع من الأجهزة على النظام التلقائي لشبكة توزيع الطاقة الكهربائية من 6KV إلى 35KV ، ويستخدم لتحسين أداء التشغيل الآمن والموثوق به من خلال المراقبة المركزية لحالة التيار ودرجة الحرارة والخطأ في دائرة توزيع الطاقة.

مبدأ الكشف:

مبدأ ماس كهربائى: عندما يحدث ماس كهربائى من مرحلة إلى مرحلة ، فإنه يعادل توصيل مباشر بين قوتين ، سيكون هناك تيار كبير جدا يتدفق من خلال دائرة عودة المحطات الفرعية ونقطة التقادم ، في الوقت نفسه ، معدات حماية التتابع في المحطة الفرعية سوف تبدأ في الحماية وفقا لقواعد الإعداد بشكل جيد ، والتي سوف تجعل الخطوط مغلقة. لذلك هناك 4 شروط للحكم على خطأ الدائرة القصيرة على النحو التالي:

1) هناك كهرباء في الطابور

2) التغيير المفاجئ الحالي كبير فوق قيمة معينة (يمكن تعيين هذه القيمة حسب الحالة الفعلية بعد مغادرة المصنع)

3) مدة الوقت الحالية الكبيرة لا تزيد عن 3 ثواني 0.02s≤ ≤ T≤3s ، duration T هي مدة التغيير المفاجئ الحالي.

4) سيكون الخط في حالة انقطاع التيار الكهربائي في 3 ثوان.

عندما تستوفي جميع الشروط الأربعة المذكورة أعلاه ، يمكن للمؤشرات الحكم على ماس كهربائى حدث في هذا الخط وإرسال معلومات خطأ إلى المحطة المركزية.

وظائف FCI السارية

1) تحديد خطأ: يمكن تحديد خطأ دائرة كهربائية والأرض.

2) رصد الحمل: خط مراقبة الحمل الحالي.

3) وضع المنبه: العلم الأحمر أو مصباح يدوي ، يمكن أن تكون مرئية مع 360 درجة زوايا ، العلم الأحمر يعتمد تقنية انعكاس الضوء المرئي ليلا.

4) إعادة الضبط التلقائي: التحقيق في FCI هو مع وظيفة تأخير إعادة الضبط التلقائي وإعادة الضبط عن بُعد

وظيفة ، يمكن تحديد وقت إعادة الضبط التلقائي من قبل المستخدم أو مجموعة قبل مغادرة المصنع. يبدأ في تسجيل الوقت الذاتي عندما يحدث خطأ ، خطأ وقت الإرجاع ليس ± 20٪ أعلاه.

5) كبح تيار الاندفاع: منع ظاهرة سوء التنبيه الناجم عن التبديل في تدفق التيار.

6) تعمل عبر الإنترنت: تثبيت على خط النفقات العامة مباشرة.

7) الصدأ واقية ومضادة للتآكل: الأجزاء هي مواد مانعة للتآكل ومضادة للتآكل.

8) التثبيت المباشر وإلغاء التثبيت: يمكن تثبيت مباشر وإلغاء تثبيت ، وليس للحث على سوء التصرف في عملية التثبيت.

9) نقل الإشارات عن بعد: وحدة الاتصالات اللاسلكية المدمجة ، يمكن أن ترسل إشارة إنذار إلى وحدة البيانات الطرفية.

10) درجة الحماية: IP68

هناك تقرير اختبار النوع ، عناصر الاختبار على النحو التالي:
