تعد معايرة كارل فيشر كولوم هي الطريقة الأكثر موثوقية لاكتشاف الرطوبة النزرة للمواد المختلفة ، والتي تم استخدامها بنجاح بواسطة جهاز اختبار الرطوبة TYHD-TMT2. الأهم من ذلك ، أن هذه الأداة قادرة على العمل بشكل أكثر موثوقية وسهولة باستخدام دائرة التحكم الأكثر تقدما ومعالج متحكم مدمج 32 بت كنواة التحكم الرئيسية واستخدام نظام التشغيل المصغر المدمج. مع سرعة التحليل السريعة ، التشغيل البسيط ، الدقة العالية والأوتوماتيكية القوية ، لقد استخدم جهاز اختبار الرطوبة على نطاق واسع في صناعة البترول والكيماويات والطاقة والسكك الحديدية والمبيدات الحشرية والأدوية وحماية البيئة.

ميزات الصك:

1. استخدام معالج متحكم مدمج 32 بت كنواة التحكم الرئيسية ونظام التشغيل المصغر المدمج.
2. أن تكون مستقرة وموثوقة بسبب الكشف المستمر عن الضغط والدقة العالية وسرعة القياس السريعة ；
3. عملية بسيطة وحساب رقمي مناسب بسبب شاشة ملونة تعمل باللمس ولوحة مفاتيح رقمية كاملة ；
4. يتم تضمين أربعة صيغ حساب ، والتي يمكن أن تلبي متطلبات العملاء المختلفة
5. الطابعة الحرارية المصغرة مع سجل الوقت تجعل البحث أكثر ملاءمة ；
6. تم تصميم ملف تعريف جديد وفقًا لبيئة العمل ；
7. ستوفر لك برامج التشغيل الإبداعية والمثالية تجربة اللمس المختلفة لك.

مبدأ العمل:

معادلة كارل فيشر كاشف والماء هي كما يلي:

I2 + SO2 + 3C5 H5 N + H2O - → 2C5 H5 N • HI + C5 H5 N • SO3 ................. (1) C5 H5 N • SO3 + CH3OH - → C5 H5 N • HSO4CH3 …………… (2)

يتم خلط كل محلول الكاشف المستخدم بواسطة اليود المهيمن والبيريدين والميثانول المملوءين بثاني أكسيد الكبريت. يتشكل اليود في الأنود من خلال التحليل الكهربائي ، والذي يتناسب مع كمية الشحنة الكهربائية وفقًا لقانون فاراداي ويمكن إظهاره على النحو التالي.

2I + 2e - → I2 .................................................................................................

من الصيغة (1) ، عدد الخلد من اليود المشاركة في التفاعل هو نفسه من الماء. ستشارك الرطوبة في التفاعل مباشرة بعد حقن العينة في محلول الإلكتروليت ، ويمكن أن ينعكس استهلاك اليود أثناء التفاعل بواسطة هذا الصك ، علاوة على ذلك ، يمكن حساب استهلاك اليود وفقًا لكمية الكهرباء المستهلكة وكمية الرطوبة أن تظهر في شاشة LCD مباشرة. تم اعتماد نظام التحكم الأوتوماتيكي للتيار الكهربائي في هذا الصك ويمكن التحكم في حجم التيار الكهربائي تلقائيًا وفقًا لكمية الرطوبة في العينة ، والتي يمكن أن تصل إلى 400 مللي أمبير. أثناء عملية التحليل الكهربائي ، ستنخفض الرطوبة تدريجياً وسيتم تخفيض معدل التحليل الكهربائي أيضًا وفقًا للنسبة حتى تفتح دائرة التحكم في نهاية التحليل الكهربائي. يمكّن هذا النظام من ضمان الدقة العالية والصمام الحساس والسرعة في عملية التحليل. بالإضافة إلى ذلك ، يجب إدخال بعض عوامل التداخل في القياس ، على سبيل المثال ، الرطوبة التي يتم إدخالها من الهواء تجعل الخزان الكهربائي يمتص الرطوبة ويحدث تيارًا فارغًا. ومع ذلك ، فإن الرقم المعروض المعروض على الشاشة هو محتوى الرطوبة الحقيقي للعينة حيث يمكن تخزين التيار الفارغ في هذه الأداة.

خصائص الهيكل:

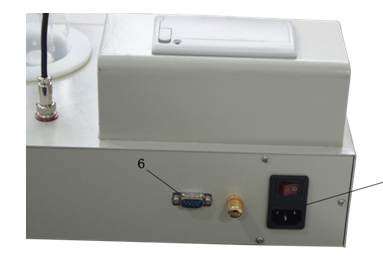

المركزية من الصك:

1. شاشة ملونة تعمل باللمس 2. الطابعة

3. الكهربائي الكهربائي المقبس 4. قياس المقبس الكهربائي

5. مقبس الخزان الكهربائي 6. واجهة RS232 7. مقبس الطاقة و المفتاح المتكامل

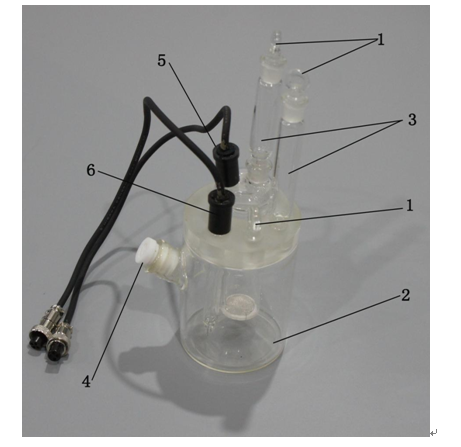

الرسم التخطيطي لخزان التحليل الكهربائي:

1. قابس الطحن (2) مقصورة الكاثود (3) أنبوب التجفيف

(4) عينة الديك (5) قياس القطب (6) القطب الكهربائي

تعليمات التشغيل:

1) تعديل الكاشف والمقاصة الحالية فارغة

2) تأثير حجم فارغة الحالي لقياس دقة ；

3) معايرة.

4) إعداد المعلمة ；

5) السجلات التاريخية ；

6) إعداد النظام.

أخطاء الصك:

1. قياس الدائرة الكهربائية المفتوحة ،

يجب التحقق من العناصر التالية إذا كانت الحالة عبارة عن دائرة مفتوحة عند قياس الدائرة المفتوحة للإلكترود وتنبيه للتحقق من إلكترود القياس ويتم عرض قيمة CL كـ 9999 (الحد الأقصى للقيمة) في ذلك الوقت:

1) ما إذا كان هناك اتصال جيد بين المكونات الكهربائي قياس ومأخذ ،

2) ما إذا كان يتم قطع الرصاص قياس قياس.

2. القطب الكهربائي الدائرة المفتوحة:

إذا تم عرض حالة واجهة القياس على أنها فائض في المياه وتنبيهها إلى أن توازنها تلقائيًا ، لا يتم احتساب الشاشة وقيمة DJ هي 0.00 ، فمن الضروري التحقق من الشروط التالية

1) ما إذا كان اتصال القطب الكهربائي اتصال مع مقبس جيد أم لا ；

2) ما إذا كان الرصاص كهربائيا في غرفة الكاثود هو دائرة مفتوحة.

3. قياس دارة كهربائية قصيرة ；

في حالة حدوث ماس كهربائي ، تظهر الحالة على أنها ماس كهربائى وتنبيه للتحقق من قطب القياس ، ويتم عرض CL كـ 0 في ذلك الوقت ، فمن الضروري فحص الحالات التالية:

1) ما إذا كان هناك ماس كهربائى حدث في قياس المكونات أو المقبس ،

2) ما إذا كانت الكرات المعدنية اثنين في نهايات قياس اتصال القطب مع بعضها البعض ；

3) ما إذا كان هناك تسرب للقياس الكهربائي أو لا يزال لا يمكن الوصول إلى نقطة النهاية على الرغم من أن المعايرة تتجاوز نصف ساعة. (من الضروري تغيير قطب القياس لأنه ليس مشكلة في محلول التحليل الكهربائي).

هناك تقرير اختبار النوع ، عناصر الاختبار على النحو التالي:
