عالية المقاومة متر اختبار الآلات الكهربائية / جهاز ، الخلفية معدات الاختبار الكهربائية

أدوات وأجهزة اختبار الكهربائية مع ارتفاع متر المقاومة

يستخدم اختبار العزل الكهربائي للزيت العازل والمقاومة الكهربية بشكل رئيسي لقياس عامل فقد العازل ومقاومة التيار المستمر للوسيط السائل ، مثل زيت العزل. إلخ. تتميز الآلة بهيكل متكامل ، وتدمج الخسارة العازلة لخلية الاختبار ، وحدة التحكم في درجة الحرارة ، مستشعر درجة الحرارة ، جسر اختبار فقدان العزل الكهربائي ، طاقة اختبار التيار المتردد ، مكثف قياسي ، مقياس مقاومة عالي ، مصدر الجهد العالي DC ومكونات رئيسية أخرى. الجهاز يعتمد التكنولوجيا الرقمية الكاملة وجميع القياس التلقائي الذكي ، مجهز بشاشة LCD كبيرة (240 * 128) مع القائمة الصينية الكاملة ، والتي دفعت كل خطوة الصينية ، ويمكن تخزين نتائج الاختبار تلقائيا الإخراج والمطبوعة ، حتى يتمكن المشغل دون تدريب احترافي من استخدامه بكفاءة.

الوظيفة الرئيسية والميزة:

1. استخدمت خلية الاختبار هيكلًا ثلاثي الأقطاب وفقًا للمعايير الوطنية لـ GB / T5654-2007 ، مع فجوة القطب 2 مم ، ويمكن القضاء على تأثير السعة الشاردة وتقليل التسرب على نتائج اختبار فقدان العزل الكهربائي.
2. الأدوات المستخدمة متوسطة التردد التعريفي التدفئة ، خوارزمية التحكم في درجة الحرارة PID. يمكن لطريقة التسخين جعل خلية الاختبار وتسخينها دون ملامسة ، والتسخين الموحد ، والتحكم السريع والمريح ، وجعل درجة الحرارة يتم التحكم فيها بشكل صارم ضمن نطاق درجة الحرارة المحدد مسبقًا.
3. مكثف داخلي هو SF6 بالسعة ثلاثة أقطاب مملوءة بالغاز ، وفقدان عازل وسعة لا يتأثر درجة الحرارة والرطوبة المحيطة. يمكن أن تجعل دقة الصك مضمونة بعد الاستخدام المطول.
4. التيار المتردد اختبار التيار الكهربائي باستخدام تحويل AC-DC-AC ، وتجنب بشكل فعال التقلبات في التيار الكهربائي التيار الكهربائي والتردد على تأثير قياس دقة فقدان العازلة. حتى مولد ، يمكن للأداة تعمل بشكل صحيح.
5. وظيفة حماية مثالية. عندما يكون هناك جهد زائد ، أو أكثر من دائرة كهربائية قصيرة أو عالية الجهد ، يمكن للأجهزة أن تقطع الضغط بسرعة ، وتصدر رسالة تحذير. عند تعطل درجة حرارة جهاز الاستشعار أو عدم توصيله ، ستصدر الأداة أيضًا رسالة تحذير. هناك تتابع الحد من درجة الحرارة في فرن التدفئة التعريفي التردد المتوسط. عندما تزيد درجة الحرارة عن 120 درجة ، يحرر الجهاز التتابع ويتوقف عن التسخين.
6. أكثر ملاءمة يتم تعيين المعلمة التجريبية. نطاق ضبط درجة الحرارة من 0 إلى 125 درجة مئوية ، نطاق ضبط جهد التيار المتردد يتراوح من 500 إلى 2200 فولت ، نطاق ضبط الجهد الكهربائي من 0 إلى 500 فولت.
7. شاشة LCD كبيرة مزودة بإضاءة خلفية وشاشة واضحة وواجهة سهلة الاستخدام بين الإنسان والآلة ، ما عليك سوى اتباع مطالبة قائمة الأحرف الصينية وإدخال الأمر وإمكانية اختبار الأداة تلقائيًا وتخزين نتائج الاختبار وطباعتها تلقائيًا.
8. تأتي الأداة مع ساعة في الوقت الفعلي ، ويمكن حفظ تاريخ الاختبار ووقته وعرضه وطباعته مع نتائج الاختبار.
9. اختبار معايرة الخلية. يمكننا الحكم على تنظيف وتجميع خلية الاختبار عن طريق قياس السعة القطبية وفقدان العزل الكهربائي لخلية الاختبار. يتم تخزين بيانات المعايرة تلقائيًا ، من أجل حساب السماحية النسبية ومقاومة التيار المتردد بدقة.

Panle Discription وإشعار العملية:

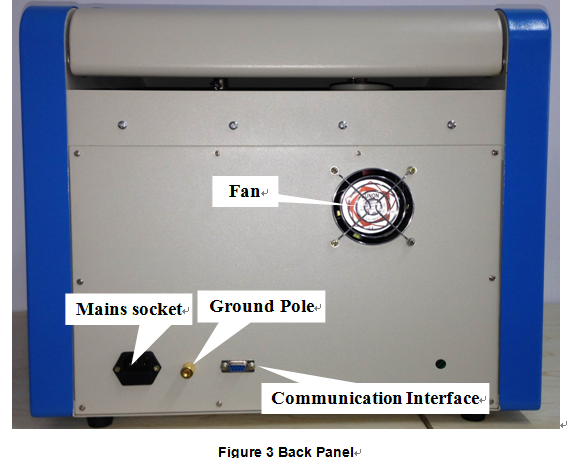

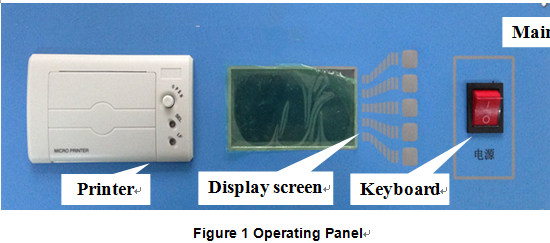

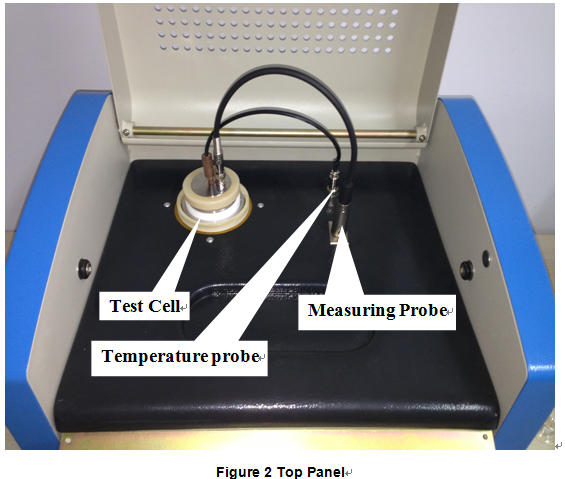

1. وصف الوحدة:

• تعليمات الصك والمسائل التي تحتاج إلى عناية:
• تأكد من توصيل السلك الأرضي بإحكام قبل بدء تشغيل الجهاز ، وقم بتشغيل مصدر الطاقة AC220V.
• فتح الغطاء الواقي ، واخراج خلية الاختبار ؛ يجب علينا إغلاق الغطاء الواقي ، عند التدفئة واختبار فقدان عازل.
• غطاء واقي وعند فتحه ، سوف يقطع التدفئة والضغط العالي.
• أثناء الاختبار ، يوجد ضغط عالي ودرجة حرارة عالية. لا تتصل بخلية الاختبار والكبل عند تشغيل الطاقة والاختبار.
• كن حذرًا حتى لا يرش الزيت في وعاء خلية الاختبار واللوحة الجانبية عند حقن الزيت وتفريغه.
• إذا كان هناك اختبار تعطل ، فقم بإعادة تشغيل النظام ، ثم أعد تشغيل الأداة.

تعليمات الصك والمسائل التي تحتاج إلى عناية:

• تأكد من توصيل السلك الأرضي بإحكام قبل بدء تشغيل الجهاز ، وقم بتشغيل مصدر الطاقة AC220V.
• فتح الغطاء الواقي ، واخراج خلية الاختبار ؛ يجب علينا إغلاق الغطاء الواقي ، عند التدفئة واختبار فقدان عازل.
• غطاء واقي وعند فتحه ، سوف يقطع التدفئة والضغط العالي.
• أثناء الاختبار ، يوجد ضغط عالي ودرجة حرارة عالية. لا تتصل بخلية الاختبار والكبل عند تشغيل الطاقة والاختبار.
• كن حذرًا حتى لا يرش الزيت في وعاء خلية الاختبار واللوحة الجانبية عند حقن الزيت وتفريغه.
• إذا كان هناك اختبار تعطل ، فقم بإعادة تشغيل النظام ، ثم أعد تشغيل الأداة.

استخدام الكابلات المناسبة امدادات الطاقة.

لا تستخدم سوى خط إمداد الطاقة الخاص بالمنتج وفقًا لمواصفات المنتج. كن على حق في الاتصال والاتصال.

يجب أن يكون الصك على أسس كافية.

لاحظ أن قيمة تصنيف جميع المحطات.

استخدم المصهر المناسب.

قم بمحاذاة فتحة تحديد الموقع عندما يكون القطب الداخلي في القطب الخارجي.

ملاحظة خاصة: هذا الجهاز يحتوي على إخراج الجهد العالي ، الاستخدام غير السليم يمكن أن يضر السلامة الشخصية ، قبل استخدام هذا الصك ، تأكد من قراءة دليل التعليمات بعناية!

هناك تقرير اختبار النوع ، عناصر الاختبار على النحو التالي:
