1 مؤشر فشل إمدادات الطاقة الأرضية ، مؤشر الجهد المرحلة 3 لكابل تحت الأرض

أنا مقدمة مختصرة

مؤشر مرور العطل لمؤشر خطأ الدارة الأرضية والكابلات الأرضية هو مجموعة من الأجهزة الملحقة المثبتة في RMU وصندوق فرع الكبل والمحطة الفرعية لنظام توزيع الطاقة ، وتستخدم لرصد وبيان خطأ الدارة القصيرة والخطأ الأرضي للكابل المقابل أقسام. عندما يحدث خطأ أرضي وحيد الطور ودائرة قصر ، فإن وميض الضوء يشير إلى الإنذار. يمكن للمشغل تأكيد نوع الخلل ، ومنطقة الخلل ومعرفة نقطة الخلل وفقًا لمؤشر الإنذار ، مما سيحسن كفاءة العمل ويلعب دورًا مهمًا للغاية في موثوقية مزود الطاقة. يمكننا تلبية متطلبات العملاء المختلفة لمعلمات مختلفة.

الوظائف الرئيسية الثانية

1. إشارة إنذار ماس كهربائى

يستشعر مستشعر ماس كهربائى تيار الخط أثناء العمل ، وعندما يحدث ماس كهربائى ، يصل التيار أو يتجاوز قيمة معينة من الدائرة القصيرة ، سيرسل المستشعر إشارة إنذار وينقل المعلومات إلى المضيف بواسطة الألياف البصرية ، سيقوم المضيف بتوليد إشارة إشارة الإنذار corrsponding بعد تلقي هذه الإشارة.

2. إشارة إنذار خطأ الأرض

يقوم المستشعر الأرضي باكتشاف تيار الصفر التسلسلي أثناء الأعمال ، وعندما يحدث خطأ الأرض ، يصل التيار المؤرض إلى قيمة معينة من خطأ الأرض أو يتخطاها ، يرسل المستشعر إشارة إنذار وينقل المعلومات إلى المضيف بواسطة الألياف الضوئية ، وسيقوم المضيف بإنشاء إشارة إشارة الإنذار corrsponding بعد تلقي إشارة الإنذار هذه.

3. إعادة الضبط تلقائيًا: عندما تنقل FCI إشارات الإنذار ، يمكن للمؤشر إعادة الضبط تلقائيًا بنفسه بعد مدة محددة إذا لم يكن هناك شخص يقوم بإعادة الضبط.

4. إعادة تعيين الموظفين: بعد إنذار المؤشر ، يمكن إزالة المنبه عن طريق لمس زر "إعادة تعيين / اختبار" على لوحة المضيف للمؤشر.

5. الأتمتة: عندما يولد المؤشر إشارة إنذار مماثلة ، يمكنه إخراج إشارة الإنذار وإرساله عن بُعد. يمكن للمؤشرات أيضًا استلام إشارة إعادة التعيين عن بُعد للقيام بإعادة ضبط التشغيل.

6. الاختبار: يمكن للمؤشرات القيام بأعمال الفحص الذاتي.

ثالثا التثبيت

1. المضيف تثبيت

يمكن تثبيت المضيف في اللوحة الأمامية من RMU وخزانة توزيع الطاقة وصندوق كبل الفرع ومحطة التحويل الفرعية. يجب الضغط على الشظايا في حالة المضيف عند إلغاء تحميل المضيف. حجم المضيف هو 98 × 50 × 80 مم (العرض * الارتفاع * السماكة) ، حجم الثقب: 92 × 44 مم (± 0.2 مم) العمق: 80 مم

2 - تثبيت أجهزة استشعار ماس كهربائى

يجب تثبيت مستشعر ماس كهربائى في فرع الكبلات على مرحلة الإشارة ، ويمكن تثبيته مباشرة على الكابلات التي تم اختبارها وتحتاج إلى تثبيتها بإحكام لمنع الانزلاق وإسقاطه. التثبيت كما هو مخطط 1 ، تفكيك مثل المخطط 2

diagram1

diagram2

3 ، تركيب أجهزة الاستشعار

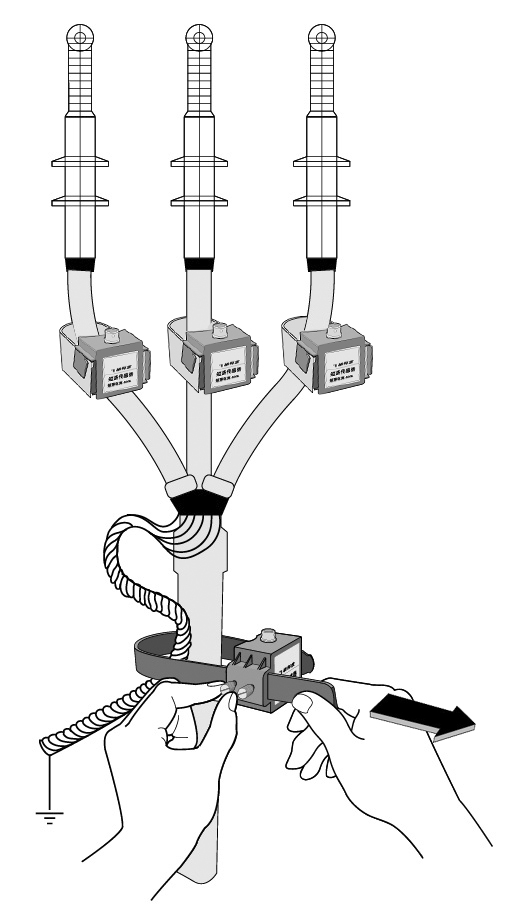

يجب إحاطة الأسلاك الثلاثة للكابلات عند تركيب جهاز استشعار مؤرض ،

يجب أن يسلك الخط المؤرض من الكبل جهاز استشعار للخلف ويتم تثبيته بإحكام لمنع الانزلاق

وانخفض كما الرسم التخطيطي الصحيح

4. اتصال:

يتم توصيل أجهزة الاستشعار والمضيف بواسطة الألياف الضوئية ، وإدراج طرفي الألياف البصرية

للموصلات البصرية للمستشعر والمضيف على التوالي عند تثبيته ، قم بإحكام بتوصيل الموصلات وجعل

الألياف البصرية لم يتم سحبها.

العملية الرابعة :

1. الاختبار: عندما تحتاج إلى الفحص الذاتي ، اضغط على زر "إعادة الضبط / الاختبار" على اللوحة ، يدخل الجهاز في حالة الفحص الذاتي ، وجميع المؤشرات على وميض اللوحة وإغلاق تتابع الإخراج ، والتي تخبر بأن حالة العمل طبيعية ، في غضون 6 دقائق أو اضغط مرة أخرى ، يمكن لزر "إعادة الضبط / الاختبار" إنهاء عملية الفحص الذاتي والانتعاش إلى الحالة الطبيعية.

2. منبه واضح: عندما يحدث خطأ ، سوف يرسل المؤشر إشارة إنذار ، يجب أن يتم مسح المنبه بعد حل الخطأ ، والضغط على زر "إعادة الضبط / الاختبار" على لوحة المضيف من المؤشر يمكن أن يمحو المنبه. إذا لم يكن هناك شخص لإعادة التعيين ، فيمكن للمؤشر إعادة التعيين تلقائيًا بمفرده في وقت ثابت من 8 ساعات.

3. إعادة التعيين عن بُعد: عندما تحتاج إلى إعادة التعيين عن بُعد ، يمكن للعازل الخارجي لدائرة قصر إعادة التعيين عن بُعد لمدة ثانيتين ، إعادة ضبط المؤشر. يعتمد موصل إعادة التعيين عن بُعد طريقة الاتصال بالتتابع ، وهو ساري المفعول عند إغلاق جهات الاتصال.

4. إشارة عن بعد: بعد إنشاء إشارة إشارة إنذار مماثلة ، يمكن إخراج إشارة الإنذار وإرسالها عن بعد عن طريق التتابع الداخلي للجهاز نفسه. تم تكوين هذا المؤشر في إشارة عن بُعد ثنائية الاتجاه ، وزوج واحد من زوج واحد مفتوح وزوج واحد من إخراج الاتصال الوثيق (سعة إخراج المرحل عن بُعد: DC30V - 1A AC230V - 0.5A) ، يمكن للمستخدم إجراء ues من هذه الإشارة للحث على إشارة إنذار المؤشر إلى غرفة التحكم وذلك لعرض ومعرفة بسرعة منطقة خطأ.

5. تغيير البطارية: يستخدم المؤشر بطارية speciall ، عندما يتم تغيير البطارية ، قم بتشغيل مقبض الباب على غطاء المضيف وتغيير البطارية specillized ، يجب استعادة البطارية الضائعة ومنع حدوث تلوث أو حادث invironmental.

المعلمات الفنية الخامس

1. معايير الحكم الأذني

منبه ماس كهربائى: A150A ، خطأ ± 10٪ ، ضبط المصنع هو 680A ، تأخير زمني ل 100 mS ماس كهربائى.

المنبه الحالي مؤرض: 10A ～ 60A ، الخطأ ± 10 ٪ ، ضبط المصنع هو 10A ، التأخير الزمني للتراكم 500mS

2. قوة العمل: ER14505A بطارية ليثيوم 3.6 فولت (الحياة فوق 5 سنوات)

3. الجهاز كله الاستعداد الحالي ≤ 5μA

4. وقت إعادة الضبط التلقائي :: 6H ～ 48H (مجموعة fatory هي 8H)

5. درجة حماية المؤشر: المضيف IP40 ، IP65 الاستشعار

6. التتابع عن بعد: 230V / AC － 0.5A 30V / DC － 1A

7. ماس كهربائى الحد الأقصى الحالي متسامح: 20KA 4S

8. محيط العمل: -40 ℃ ～ + 75 temperature ； درجة الحرارة relaive: ≤95 ٪ ； دليل على المياه ، وإثبات الحمض والملح والدليل على الضباب.

9 .. مجموعة قابلة للتطبيق: نظام الجهد أقل من 20kV.

سادسا ، قائمة الأجهزة :

• المضيف مجموعة 1 2. ماس كهربائى 3pcs 3. جهاز استشعار الأرض 1PC
• 4. نقل الألياف البصرية 4 جهاز كمبيوتر شخصى / مجموعة
