مقدمة مختصرة

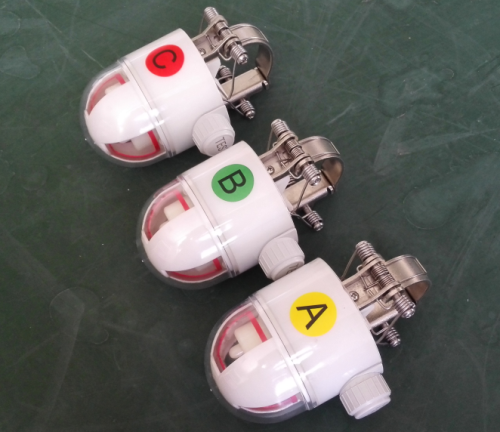

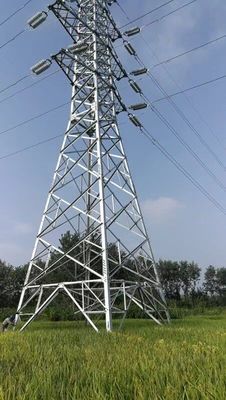

TYHD-AI / 110 OverheadLine الذكية خط السلطة يتم تطبيق مؤشر خطأ على خط 110kV النفقات العامة ، هو جهاز للإشارة إلى خطأ خط الحالي. يتكون هذا النظام من جزأين ، أحدهما وحدة تجميع والآخر عبارة عن وحدة تجميع. يتم تجميع حالة شاشات وحدة التشغيل في الوقت الفعلي. عند حدوث خطأ ، يمكن لوحدة التجميع تحديد موقع منطقة الدائرة القصيرة للطور بسرعة ، ويمكن الحكم على خط الصدع ونقطة الصدع بسرعة وبدقة. إلى وحدة جمع. بعد تلقي إشارة من وحدة التجميع ، ترسل وحدة التجميع البيانات المستلمة إلى محطة المراقبة الرئيسية من خلال الاتصالات اللاسلكية (GPRS / CDMA وما إلى ذلك).
يقوم برنامج مراقبة المحطة الرئيسية بتحليل البيانات المستلمة وطوبولوجيا الشبكة ، ثم التأكد من موقع الخطأ وإظهار إشارة إنذار مسموعة ومرئية ، وفي الوقت نفسه ، ترسل المحطة الرئيسية معلومات الخطأ التي تم تحليلها إلى الهاتف المحمول الخاص بالمشغل ومساعدتهم في العثور على الخطأ نقطة بسرعة ، فهو يقلل من مدة انقطاع التيار الكهربائي وتحسين موثوقية امدادات الطاقة. ملاحظة: تم تسمية وحدة التجميع بمؤشر الأخطاء ووحدة التجميع هي DTU في الأصل.

تعليمات المبدأ

تستخدم وحدة التجميع الخاصة بمؤشر الخلل هيكل التمسك والملف لإدخال إشارة خطية وإلكترونية للمجال الكهربائي ، ويتم تجميع هذه الإشارات والتعامل معها من خلال رقاقة أحادية منخفضة استهلاك الطاقة وإنهاء حساب حمل الخط الحالي وكشف الدارة القصيرة وتحقيق اتصال لاسلكي بعيد المدى من خلال وحدة لاسلكية مجهزة داخليًا مع انخفاض استهلاك الطاقة ، ثم أرسل الإشارات إلى وحدة التجميع.
عندما تكتشف وحدة التجميع أن الخط الحالي يتوافق مع خصائص الدائرة القصيرة ، فإنه يقوم على الفور بإرسال معلومات الخلل إلى وحدة التجميع القريبة من خلال الوحدة اللاسلكية ، وفي الوقت نفسه ، يظهر الإنذار في صورة إشارة حمراء ومصباح يدوي ، تستقبل وحدة التجميع كل نوع الإشارات ثم نقلها في الوقت الفعلي إلى منصة مراقبة المحطة الرئيسية من خلال الاتصالات اللاسلكية عن بعد ، ستكمل المحطة الرئيسية تحليل البيانات والحكم على الخطأ.

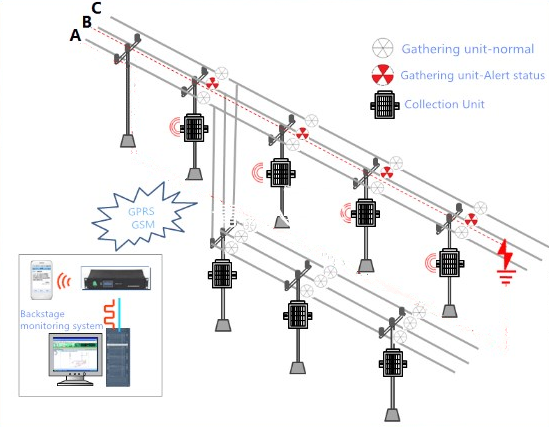

مبدأ تطبيق الجهاز على النحو التالي:

      خطأ قابل للتطبيق مبدأ مؤشر خطأ

مبدأ الكشف عن ماس كهربائى :

تتبنى عملية الكشف عن قصر الدارة طريقة التغيير المفاجئ الذكي الحالية في التكيف الذاتي. وفقًا لخصائص الدائرة القصيرة ، فإنه يحكم على الخطأ من خلال طريقة الاستقراء الكهرومغناطيسي للكشف عن التيار المتغير المفاجئ في الخط والمدة الحالية المتغيرة المفاجئة ، وهو نوع من جهاز الكشف عن الأخطاء الذي يتكيف تلقائيًا لتحميل التغييرات الحالية ويتصل فقط بـ مكون تيار الدائرة القصيرة. مبدأ الكشف عن الدائرة القصيرة هو أن تيار الخط سوف يتغير مثل الرسم البياني التالي عند حدوث خطأ

• من تشغيل التيار المتغير المفاجئ إلى تيار الخطأ ، أي أن هناك تغيير إيجابي.
• ستقوم الأجهزة الواقية الحالية لقاطع الدائرة في التيار الكهربائي بدفع قاطع الدائرة الذي تم تشغيله أو فصل سلك الأسلاك المصهر ، مدة التيار الحالية للخطأ هي مدة خلل التيار الكهربائي للخطأ الحالية (= وقت إنذار جهاز الحماية + وقت التنبيه التبديل + خطأ الوقت فشل قوس الحالي) ، أو وقت الانصهار وقف الفتيل.

(3) تم إيقاف تشغيل الخط ، وانخفض التيار والجهد إلى الصفر.
وفقًا لهذه الخاصية ، يمكن تلخيص معايير اكتشاف الدارة القصيرة لمؤشر خطأ الدارة الذاتية للتكيف الذاتي على النحو التالي
(1) △ IF ＞ Iset
(2) T1 ＜ △ T ＜ T2
(3) IH ＝ 0 ، UH ＝ 0
في ما سبق ، △ إذا كان المكون الحالي للخطأ أو الكمية المتغيرة الحالية ، Iset هي القيمة الافتراضية الداخلية ، هناك اختلاف بسيط لنوع المؤشر المختلف المثبت في موقع مختلف. △ T هو وقت دائم للخطأ ، T1 ، T2 هي القيمة الافتراضية الداخلية ، يتم تحديد ذلك من خلال حماية النظام وأداء التبديل ؛ T1 هو أسرع وقت يتم فيه إزالة الخطأ ، T2 هو أطول مدة ممكنة لإزالة الأعطال ، IH ، UH هي قيمة التيار والجهد بعد الخلل. يمكن وصف معايير الحكم أعلاه على النحو التالي: عندما يحصل تيار الخط على مفاجأة إيجابية التغيير ، الكمية المتغيرة أعلى من قيمة إعداد معينة ، ثم انخفض التيار والجهد إلى صفر في وقت قصير ، ثم يتم الحكم على تيار الخط كتيار خطأ. من الواضح ، أنه يرتبط فقط بمكون تيار الدائرة القصيرة عند حدوث خطأ وليس هناك علاقة مباشرة مع قيمة تيار الخط في حالة العمل العادية. لذلك هو جهاز الكشف عن الأخطاء التي يمكن أن تتكيف لتحميل التغييرات الحالية. معايير الحكم كاملة نسبياً ويمكن أن تقلل إلى حد كبير من احتمال سوء الإنذار.

و unctions

1. جمع وحدة مقدمة

• إشارة خطأ :

• مؤشر خطأ الدارة الأرضية وخطأ الأرض: عند حدوث خطأ الدارة القصيرة أو خطأ الأرض ، تكتشف وحدة التجميع في مرحلة إعادة تشكيل منطقة خط الصدع الخطأ وترسل إشارة الإنذار.
• يتم إرسال إنذار الخلل عن بُعد: يتم إخراج معلومات إنذار الخلل في وسائل الاتصال اللاسلكي.

• إعادة ضبط ذكي:
  • خطأ دائم: إعادة الضبط تلقائيًا بعد استعادة الطاقة في وقت قصير جدًا
  • خطأ عابر: إعادة الضبط تلقائيًا ، يمكن ضبط وقت إعادة الضبط على أنه 4،8،12،24 ساعة قبل التسليم.
• مكافحة misalarm لموجة الحمل: في حالة موجة غير خطأ لخط الحالي ، فإن وحدة التجميع لن يخطئ في تنبيه الخطأ.
• تجنب تلقائيا التبديل الحالي في الاندفاع: عندما يكون الخط في حالة تشغيل التبديل (أو إعادة التراجع) ، يمكن لوحدة التجميع المثبتة في هذا الخط الهروب من التيار المتسارع وليس التنبيه الخاطئ.
• الحد الأدنى للوقت الاعتراف recloser:
  • يمكن أن تتعرف وحدة التجميع على الخطأ العابر بمدة recloser البالغة 0.2 ثانية ويمكنها التنبيه بدقة.
  • لن تتسبب وحدة التجميع المثبتة في فرع غير خاطئ في التنبيه بشكل سيء عند الشعور بحركة اندفاع recloser الحالية بعد تجربة 0.2 ثانية من انقطاع التيار الفاصل المتكرر.
• تثبيت مباشر وإلغاء التثبيت : يمكن تثبيت وحدة التجميع للخط العلوي وإلغاء تثبيتها بشكل حيوي ، خلال مدة التشغيل ، لن يخطئ هذا التطبيق في التنبيه.

2. مجموعة وحدة مقدمة

• تلقي البيانات اللاسلكية : تلقي إشارات نقطة خطأ المرسلة من وحدة التجميع عبر شبكة لاسلكية قصيرة المسافة.
• إرسال الشبكة العامة اللاسلكية عن بعد: من خلال GSM / GPRS في وسيلة بديلة ، يمكنك إرسال siganls من حالة العمل وجمع حالة الوحدة ومعلومات الخطأ إلى المحطة الرئيسية والتأكد من إرسال حالة تشغيل الخط بشكل موثوق.

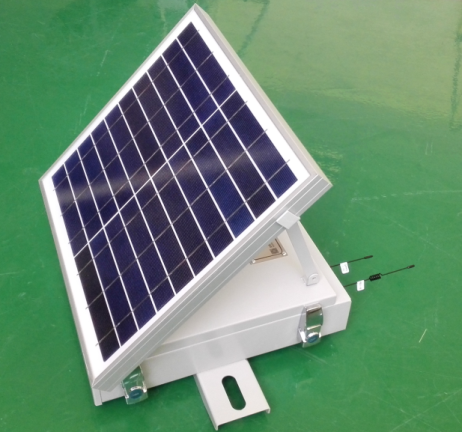

• دعم متعدد امدادات الطاقة : إعداد إمدادات الطاقة مرنة. rugular مجهزة هي لوحة للطاقة الشمسية. السلطة على مرحلة واحدة أخذ PT يمكن أيضا أن تكون مجهزة.
• مزود طاقة احتياطي مرن مجهز : 5AH / 8AH / 12AH مزود طاقة احتياطي مرن مجهز: باستخدام وضع امدادات الطاقة من الألواح الشمسية ، ومجهزة بميزة صيانة مجانية للبطارية ذات السعة 5AH / 8AH / 12AH ومكثف فائق ، يمكن أن تحتفظ بطارية التخزين وحدة تجميع تعمل باستمرار لمدة 30 يومًا في حالة شحن البطارية بالكامل ؛ يعتمد أيضًا على وضع تزويد PT ، مزود بمكثف فائق 40F ويتأكد من إمكانية تحميل البيانات بشكل موثوق بعد إيقاف التشغيل. ملاحظة: بالنسبة لنظام 110KV ، يوصى باستخدام الألواح الشمسية.
• يمكن اختيار الاتصال : يمكن أن يكون IEC60870－5－101 أو 104 اختيارًا لتوصيل جهاز الطرف الثالث أو نظام scada لتحميل الخطأ وتحميل المعلومات الحالية.
• الترقية عن بُعد : دعم ترقية البرنامج عن بُعد.
• سهولة الصيانة : يمكن تهيئة المعلمات بسهولة عن طريق جهاز إعداد لاسلكي ولتحسين الصيانة.
• سجل الأحداث: يمكن تسجيل 1000 قطعة من الأحداث كحد أقصى ويمكن أن توفر دعمًا وفيرًا للبيانات لتحليل خطأ النظام.
• يمكن تكوين Hearbeat: يمكن إرسال كل نوع من المعلومات في حالة العمل إلى المحطة الرئيسية بشكل منتظم ، ويمكن تعريف وقت الإرسال ذاتيًا.
• تزامن الساعة والتوقيت: دعم protocals برنامج المحطة الرئيسية أو Beidou الأقمار الصناعية ، وظيفة توقيت GPS على مدار الساعة ، الخطأ على مدار الساعة وحدة جمع أقل من 1S.

• المواصفات الفنية

  1. مؤشر invironemenatal:

• درجة الحرارة المحيطة: -40 ～ 70 ℃
• الرطوبة النسبية: 5 ～ 100 ٪
• الضغط الجوي: 70kPa ～ 106kPa
• ارتفاع: <2000M
• درجة التلوث: ليس أقل من الصف الخامس.
• مؤشر النظام:
• جهد النظام: ≤110kV
• تردد النظام: 50HZ
• موصل المقطع العرضي: 35 ～ 240 مم ²
• مناسبة لأقصى قدر من الحماية الحالية الإفراط في التأخير: 3S
