مؤشرات خطأ توزيع الطاقة العلوية ، محدد كبل الطاقة الضوئية بواسطة GSM / GPRS

موقع توزيع الطاقة عبر الإنترنت ونظام الكشف مع مؤشر الاتصالات الألياف البصرية من قبل جي إس إم / جي بي آر إس

يتم تطبيق وحدة نقل البيانات في شبكة توزيع الطاقة ، وتستخدم لجمع البيانات ونقلها للكشف عن الحمل ، واكتشاف الأعطال والموقع في الكابل.

مبدأ العمل:

وحدة نقل التاريخ تقوم بإجراء الترجمة الكهروضوئية ، ومعالجة وتحليل إشارة الخطأ من مؤشر خطأ الدائرة القصيرة ومؤشر خطأ الأرض المنقولة من خلال الألياف الضوئية. ثم إرسال إشارات الخطأ إلى المحطة الرئيسية بواسطة GSM أو GPRS بعد التحليل والمعالجة لتحقيق الكشف عن خطأ ، موقع خطأ وتحميل القياس الحالي لشبكة توزيع الطاقة.

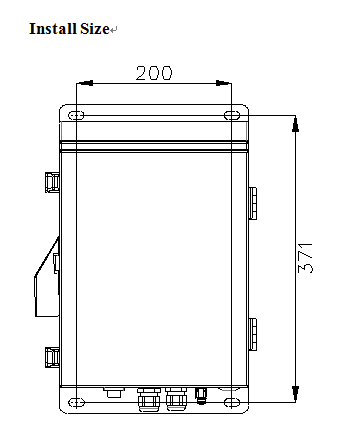

الخصائص الرئيسية:

1. جي بي آر إس الاتصالات في الوقت الحقيقي ；

التواصل في الوقت الحقيقي مع محطة رئيسية بواسطة جي بي آر إس. يمكن للعميل أيضًا اختيار وضع التوقيت عبر الإنترنت وفقًا لحالة مصدر الطاقة في الموقع أو حالة تدفق GPRS.

2. ثمانية طرق للإشارة إلى الخطأ عن بعد يمكن عرضها في نفس الوقت ；

مجهزة بمؤشرات خطأ الكابل ، مع كل وظيفة من مؤشر خطأ عن بعد وقياس البيانات عن بعد. يمكن اكتشاف 8 طرق لمعلومات الكبل ، ويمكن أيضًا عرض 8 طرق لمعلومات الإشارة عن بُعد في LED في نفس الوقت.

3. طريقة امدادات الطاقة:

هناك نوعان من طريقة امدادات الطاقة وفقا للوضع الفعلي في الموقع.

1) عندما يكون هناك شرط لإمداد طاقة التيار المتناوب في الموقع ، استخدم مزود الطاقة AC220V والكابل المطابق ، قم بتوصيل واجهة طاقة الجهاز بـ PT في الموقع. وبهذه الطريقة ، يمكن للجهاز العمل فور استعادة الطاقة.

2) مدعوم من طريقين يعملان على التصوير المقطعي المحوسب ، يتم استخدام النسخ الاحتياطي لبعضهما البعض ، إذا كان تيار الخط الأساسي أقل من 10A ، يمكن للجهاز العمل بشكل طبيعي.

ملاحظة: عندما لا يكون مصدر الطاقة في الموقع طبيعيًا. يدعم المكثف الفائق في الجهاز وحدة DTU التي تعمل بشكل طبيعي لمدة 30 دقيقة في حالة الوقت الحقيقي للتأكد من تحميل معلومات الخلل بشكل صحيح.

وظيفة:

1. تلقي الألياف البصرية: تلقي إشارات نقطة خطأ وتحميل الحالية من المؤشرات عن طريق شبكة الألياف البصرية

2.   إرسال GSM أو GPRS: إرسال حالة الجهاز ، وتحميل الخط ، وحالة المؤشر ومعلومات الخطأ إلى المحطة الرئيسية بواسطة GSM / GPRS وتأكد من أن معلومات الخلل يمكن إرسالها بشكل موثوق

3. امدادات الطاقة: طريقة امدادات الطاقة مرنة. إمدادات PT أو طريقين للإمداد بالأشعة المقطعية ، إذا كان التيار الرئيسي أعلى من 10A ، يمكن أن تعمل بشكل طبيعي.

4. بروتوكول الاتصال: IEC870－5－101 أو IEC870－5－104 لنقل معلومات الخطأ أو نقل المعلومات.

5. ترقية عن بعد: يمكن بسهولة ترقية الجهاز عن بعد

يستخدم مؤشر خطأ نوع اللوحة TYHD-1 (يُطلق عليه المؤشر لفترة قصيرة أدناه) للإشارة إلى خطأ الدائرة القصيرة وخطأ الأرض على لوحة التشغيل / الإيقاف ، ويستخدم لإخراج إشارة لاسلكية.

مؤشر TYHD-1cable مناسب لنظام الكابل 35kV (بما في ذلك نظام رفع الصوت عالياً 35kV). يمكن أن يشير إلى أن هناك دائرة كهربائية قصيرة ، وقياس التيار الكهربائي ، وقياس درجة الحرارة (التحقيق في درجة الحرارة المرفقة) ونقل البيانات. ويمكن أن يساعد الباحث عن الخط في العثور على الخطأ. بسرعة. تقصير وقت انقطاع التيار الكهربائي ، وتحسين موثوقية امدادات الطاقة ، وتكون مريحة للمستخدمين لمراقبة الحمل الحالي للخط في الوقت الحقيقي.

يتم تطبيق مؤشر خطأ التأريض بالكابل TYHD-1 على نظام الكابلات الذي يقل عن 35KV ، مع وظيفة قياس تيار التتابع الصفري ووظيفة إرسال البيانات ، وهو يشير إلى وجود خطأ عند حدوث خطأ الأرض في الكبل ، ويمكن أن يساعد الباحث عن الخط في العثور على الخطأ بسرعة. لمرة واحدة ، وتحسين موثوقية إمدادات الطاقة ، وتكون مريحة للمستخدمين لمراقبة تيار الحمل صفر التسلسل للخط في الوقت الحقيقي.

هناك تقرير اختبار النوع ، عناصر الاختبار على النحو التالي:
