فشل تحميل خط مرور مؤشرات خطأ الكابلات تحت الأرض في العثور بسرعة

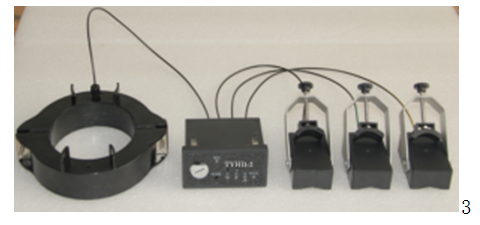

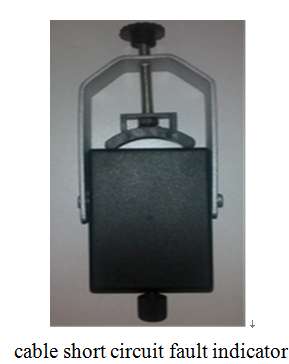

مؤشر كابل TYHD-2 مناسب لنظام الكابل 35kV (بما في ذلك نظام رفع الصوت عالياً 35kV). لا يمكنه الحكم إلا على دائرة قصر ، دون الإشارة إلى وظيفة محلية. عندما يحدث ماس كهربائى في الكابل ، يمكن أن يساعد الباحث عن الخط في العثور على الخطأ بسرعة. تقصير مدة انقطاع التيار الكهربائي ، تحسين موثوقية مزود الطاقة ، صورة المنتج أدناه:

مبدأ العمل:

باستخدام هيكل خط كليب للكشف عن خطأ ومستشعر لقياس الحمل الحالي. التحكم الذكي في وحدة التحكم هو جوهر استهلاك الطاقة القليل ، عندما تحتوي الدائرة على خطأ في دائرة كهربائية قصيرة ، يتعرف كاشف الأخطاء تلقائيًا على خصائص تيار الخطأ للحكم بذكاء. في هذه الأثناء. سيتم إرسال إشارة الإجراء إلى مؤشر اللوحة الذي يتم تثبيته محليًا بواسطة الألياف والإشارة المحلية ، ثم يرسل مؤشر اللوحة الإشارة اللاسلكية إلى DTU لتحقيق النقل عن بعد لإشارة الخطأ

طرق التثبيت:

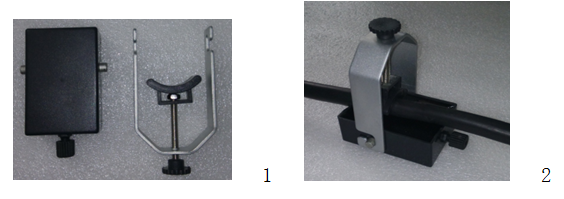

قم بقص المؤشر على الخط كما هو موضح في الصور 1.2.3 ، قم بتدوير البراغي في اتجاه عقارب الساعة لإصلاحها وتشديد كاشف الأعطال ، وقم بتوصيل كاشف الأعطال ومؤشر اللوحة من خلال الألياف البصرية البلاستيكية قصيرة المسافة ؛ تأكد من إدخال الألياف البصرية إلى الطرف الآخر وشد الجوز. يجب أن يكون طول الألياف الضوئية أقل من 10 أمتار ، وكلما كانت المسافة أقصر ، زادت الموثوقية. تم قطع المقطع العرضي للألياف الضوئية بشكل مسطح باستخدام أداة قطع الورق ، وهو أمر مفيد لنقل إشارة الألياف

بعد الاختبار ، قم بتغطية الغطاء المطاطي بالكامل ، وذلك لتجنب مؤشر غير طبيعي متهم بتسرب الضوء على المدى الطويل

وظيفة:

1.Install وتفكيكها بسهولة ، تكون مناسبة لخطوط الكابل التي يبلغ قطرها الخارجي أقل من 40 ملم.

2. كشف ماس كهربائى

3. صب راتنجات الايبوكسي ، هيكل كامل مختوم ، ومناسبة لتشغيل في الهواء الطلق لفترة طويلة.

4. يمكن الكشف عن خط الحمل الحالي تلقائيا ، لا حاجة لتكوين المعلمات التنبيه.

5. تثبيط زيادة التيار الكهربائي تلقائيا.

6. اتصال بيانات الألياف

7. الحصول على الكهرباء من كابل الحالي ، ومجهزة بطارية ليثيوم تخزين المدمج ، الحياة أكثر من 15 سنوات.

مؤشر الأداء:

1. مؤشر البيئة

2. مواصفات النظام

3. الأداء الفني الرئيسي والمعلمات

هناك تقرير اختبار النوع ، عناصر الاختبار على النحو التالي:
