6 - 35KV توزيع الطاقة خطأ المؤشر الحالي ، خط النفقات العامة عن بعد المؤشر الحالي مسجل عابر

6-35KV توزيع الطاقة خط النفقات العامة مسجل عابرة مؤشر مرور خطأ قابل للاتصال

يستخدم TYAI-3 الخط العمودي للمسجل العابر ، مؤشر مرور الأعطال القابل للتوصيل لخط النفقات العامة لتوزيع الطاقة 6-35KV ، ويمكن مراقبة إشارة تشغيل الخط مثل تيار الحمل ، وشدة المجال الكهربائي المرحلة ، تيار العطل وما إلى ذلك ، وإشارة حالة الحالة مثل مصدر الطاقة الرئيسي والاستعداد مزود الطاقة. وأيضًا ، يمكنها نقل هذه البيانات والإشارات إلى المحطة الرئيسية وتسجيل موجة الصدع من الخطوط في الوقت نفسه.

يتم إرسال بيانات مسجل الأخطاء إلى المحطة الرئيسية في شكل ملف قياسي Comtrade 1999. يتوافق نقل البيانات مع SGCC لأتمتة توزيع الطاقة DLT_634.5101 (104) -2002 وتفاصيل التنفيذ ، ويمكن استخدام مؤشر المرور العابر لخط الأعطال العلني في الخط العلوي لرصد معلمات تشغيل الخط ، ومراقبة كل نوع من الدائرة القصيرة ، وخطأ الأرض ، و إرسال المعلومات التي تم رصدها وبيانات الأعطال المكتشفة إلى المحطة الرئيسية. يمكنه تحليل حالة الخط بما في ذلك عطل الخط ، وتحميل الخط ، وجودة الطاقة عن طريق البيانات الكبيرة القائمة على تقنية التحليل الشامل لخطوط الطاقة ، والتي توفر دعمًا كاملاً وموثوقًا للبيانات لتحسين بنية شبكة توزيع الطاقة.

تعليمات المبدأ:

1) بغض النظر عن شبكة توزيع الطاقة ، أي نظام محايد مؤسس بشكل غير مباشر أو نظام Petersen-coil ، هناك عملية عابرة تدوم من 5-20 مللي ثانية في لحظة حدوث الخلل. في عملية الانتقال العابر ، يولد تيار الصفر i0 الحالي إشارة عابرة عالية التردد ذات سعة أعلى.

2) يمكن لكرة المراقبة الذكية ذات الخط العلوي لتوزيع الطاقة التقاط هذه الإشارة الحالية ذات التردد العالي والكشف محلياً عن خطأ أحادي الطور إلى الأرض يتعاون مع إشارة المجال الكهربائي ذات التسلسل الصفري.

3) بنفس الطريقة مع موقع الدائرة القصيرة ، تحدد المحطة الرئيسية خطأ نظام محايد مؤرض بشكل غير مباشر عن طريق إشارة خطأ عن بعد من مرحلة واحدة إلى الأرض

4) موقع خطأ موقع محايد أسس بشكل غير مباشر 2: موقع الكشف عن الشبكة.

5) لا يشبه الشكل الموجي الحالي لتسلسل الصفر العابر لخط الصدع هذا في الخط غير الخاطئ

6) عابرة الحالي تسلسل الصفر الموجي من مسار الخطأ الحالي في خط خطأ مشابه

7) عابرة الحالي تسلسل الصفر الموجي من مسار الخطأ الحالي والمسار الحالي غير خطأ في خط خطأ ليست متشابهة.

وظائف وخصائص:

1. تجمع وحدة التعليمات:

1) تكنولوجيا الشحن الذاتي الحالية الصغيرة المبتكرة ، يمكن للخط 5A الحالي دعم التشغيل الكامل والوقت الفعلي على الخط.

2) يقاس التيار الكهربائي بالأشعة المقطعية ، والدقة هي ± 1 ٪ / ± 3A

3) يتم قياس المجال الكهربائي للخط إلى الأرض بواسطة مستشعر المجال الكهربائي الذي تم تصميمه على النحو الأمثل لتوزيع المجال الكهربائي للخط العلوي ، ولا يتأثر المستشعر بخط الدائرة المتعددة على نفس القطب ويمكنه التعرف على انخفاض جهد الخط وانقطاع التيار الكهربائي بدقة.

4) سرعة عالية لسجل الموجة لخط 4 كيلو هرتز والحقل الكهربائي على الأرض ، يمكن أن تلتقط إشارة الموجي العابرة لحظية حدوث خطأ التأريض الحالي الصغير.

5) يتحقق الحد الأقصى للخطأ اللاسلكي والوقت الحقيقي لمزامنة التوقيت ثلاثي الطور على ± 100 cs c. وفقا لالخطأ عابرة تسجيل الموجي. وفقًا لشكل الموجة للتسجيل العابر للخطأ ، يتم التقاط تيار التتابع الصفري العابر وإشارة المجال الكهربائي بتسلسل صفري وكشف وموقع خطأ التأريض الحالي الصغير بواسطة تراكب ثلاثي الطور.

2. تجميع وحدة التعليمات:

1) الشبكات المرنة ونقل بيانات السلامة

2) مقياس التوقيت المطلق الدقيق متاح عن طريق GPS عالية الدقة توقيت

3) ثلاث مراحل التوليف صفر تسلسل الحالي ، إشارة المجال الكهربائي والكشف الدقيق والمحلي وموقع ل خطأ الأرض

4) التواصل مستقر وموثوق

5) استهلاك الطاقة منخفضة للغاية

6) نظام امدادات الطاقة موثوق عالية

7) الصيانة والتحديث عن بعد

8) خطأ ساعة وحدة ليست فوق 1 ثانية.

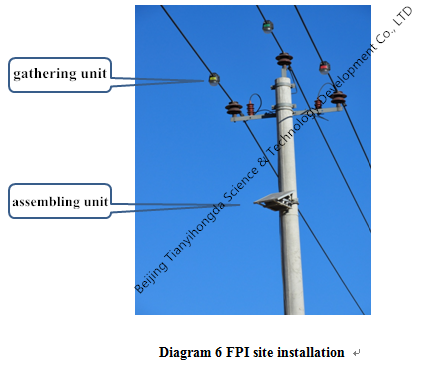

التثبيت ل FPI:

1. خطوات التثبيت

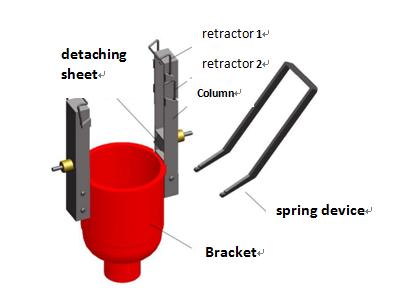

أ) عن طريق تركيب الدعامة المثبتة في العصي الساخنة ، قم بفك صفيحة فصل الورق للسماح للورقة بسحبها بالكامل إلى داخل العمود (على سبيل المثال: حاول تشديد الجوانب ، وترك مساحة كافية حتى لا تسد المؤشر عند التثبيت) .

ب) ضع المؤشر في الحامل ، واجعل جهاز الزنبرك موصلاً بنابض المؤشر ، وقم بتدوير جهاز الزنبرك لأسفل بإحكام حتى بعد أن يسحب زنبرك المؤشر بسحب الموضع ، ثم قم بربط الزنبرك بسحب وسحب الزنبرك الجهاز خارج. واستخدم نفس الطريقة على الجانب الآخر من نفس الطرف من مؤشر الربيع لربط الكامشات.

ج) محاذاة الخطوط العلوية المدفوعة للأعلى وتحت ضغط الخطوط العلوية ، يتم فصل نوابض المؤشر عن زنبرك الضام والخطوط العلوية الملصقة بإحكام.

2. إزالة

أ) قم بتثبيت الحامل في العصي الساخنة ، واترك الخطاف مفتوحًا للخارج ، وصام برغي فصل الورقة للسماح للورقة بالميل من العمود. من الأفضل أن تصنع البراغي على جانبي الورقة المنفصلة تاركة 4-5 مشبك (طول السلك).

ب) رفع محاذاة قوس مؤشر الخطأ المثبتة في خط النفقات العامة ودفع الثابت للأعلى ، بحيث مؤشر خطأ تشق في قوس ، اضطر إلى المنسدلة العصي الساخنة ، ويمكن إزالة المؤشر.

ملاحظة: يجب تثبيت FPI كتعليمات. سيتحمل المستخدم المسؤولية بنفسه إن لم يكن يعمل كإرشادات.

هناك تقرير اختبار النوع ، عناصر الاختبار على النحو التالي:
