3 قطع خطأ مرور مؤشر وقت طويل إعادة السيارات مع 1 الأرض الكمبيوتر 1 لوحة الكمبيوتر

مؤشر خطأ الدارة القصيرة والأرض هو مجموعة من الأجهزة الملحقة المثبتة في وحدة RMU لمربع فرع الكبل والمحطة الفرعية لنظام توزيع الطاقة من 6KV-22KV ، وتستخدم لرصد والإشارة إلى خطأ الدائرة القصيرة والأرضية في أقسام الكبلات المقابلة. عندما يحدث خطأ أرضي وحيد الطور ودائرة قصر ، فإن وميض الضوء يشير إلى الإنذار. يمكن للمشغل تأكيد نوع الخلل ، ومنطقة الخلل ومعرفة نقطة الخلل وفقًا لمؤشر الإنذار ، مما سيحسن كفاءة العمل ويلعب دورًا مهمًا للغاية في موثوقية مزود الطاقة.

مبدأ الإنذار:

1. مبدأ الكشف:

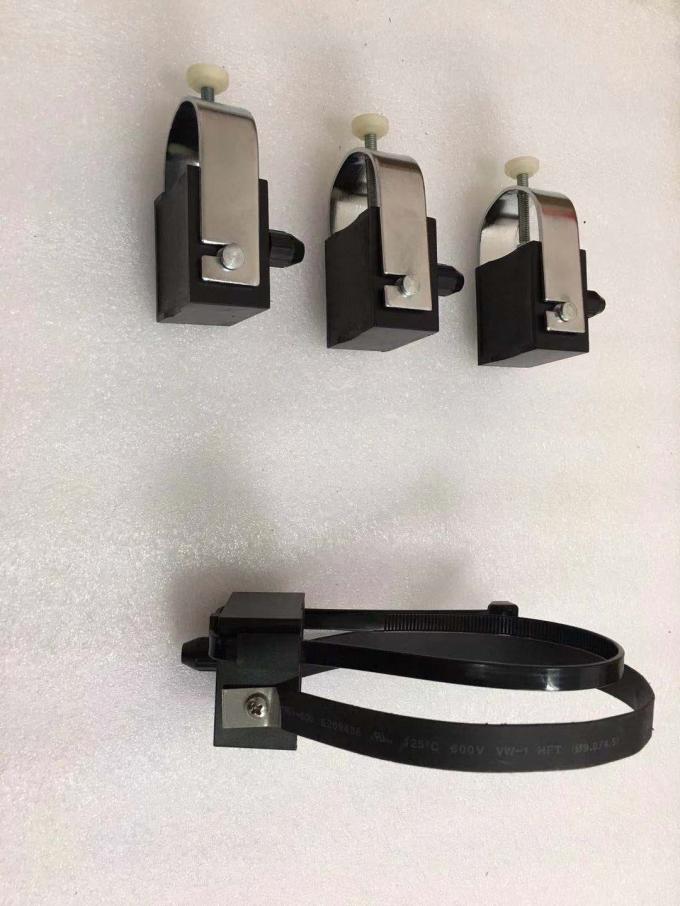

يتكون الجهاز كله من 3 قطع من مؤشرات الدائرة القصيرة ، وجهاز كمبيوتر واحد من مؤشر خطأ الأرض وجهاز كمبيوتر واحد من مؤشر اللوحة. مؤشرات الدائرة القصيرة للكشف عن خطأ الدائرة القصيرة للكابل ، مؤشر خطأ الأرض هو للكشف عن خطأ كابل الأرض. بعد اكتشاف الخطأ ، سيتم إرسال الإشارة التي تم الكشف عنها إلى مؤشر اللوحة لتنبيه بواسطة مصباح يدوي من المصابيح

2. مبدأ الكشف عن ماس كهربائى:

وهي تعتمد طريقة الكشف أكثر من الحالية. عندما يكون التغير المفاجئ للكابل أعلى من قيمة الإعداد ، سيتم إرسال إشارة الإنذار وإخراجها لتوضيح مؤشر الدائرة القصيرة

3. مبدأ الكشف عن خطأ الأرض:

إنها تعتمد طريقة الكشف عن قيمة الإعداد في حماية التتابع. عندما تكتشف أن الكبل الصفر الحالي أعلى من قيمة الإعداد ، سيتم إرسال إشارة الإنذار وإخراجها لإخبار مؤشر خطأ الأرض

وظائف رئيسيه

1. إشارة إنذار ماس كهربائى

يكتشف مستشعر ماس كهربائى تيار الخط أثناء العمل ، وعندما يحدث ماس كهربائى ، يصل التيار أو يتجاوز قيمة إعداد معينة للدارة القصيرة ، سيرسل المستشعر إشارة إنذار وينقل الإشارة إلى المضيف بواسطة الألياف الضوئية ، توليد إشارة إشارة إنذار المقابلة بعد تلقي الإشارة.

2. إشارة إنذار خطأ الأرض

يكتشف المستشعر المؤرض تيار الصفر التسلسلي أثناء الأعمال ، وعندما يحدث خطأ الأرض ، يصل التيار المؤرض إلى قيمة معينة لخطأ الأرض أو يتجاوزها ، وسيرسل المستشعر إشارة إنذار وينقل المعلومات إلى المضيف بواسطة الألياف الضوئية ، وسيقوم المضيف توليد إشارة إشارة إنذار المقابلة بعد تلقي إشارة إنذار.

3. إعادة تعيين تلقائيا

عندما ينقل المؤشر إشارات الإنذار ، يمكن للمؤشر إعادة التعيين تلقائيًا بمفرده بعد مدة الإعداد إذا لم يقم أي شخص بإعادة الضبط.

4. إعادة تعيين الموظفين:

بعد تنبيه المنبه ، يمكن إزالة المنبه بالضغط على زر "إعادة الضبط / الاختبار" لمدة ثانيتين على لوحة مؤشر المضيف.

5. التنبيه بعد انتقال / إعادة تعيين وظيفة:

بعد أن يولد المؤشر إشارة إنذار مماثلة ، يمكن إخراج إشارة الإنذار وإرسالها عن بُعد. يمكن للمؤشرات أيضًا استقبال إشارة إعادة التعيين عن بُعد لإجراء عملية إعادة تعيين للمؤشرات.

6. الاختبار الذاتي:

يمكن إجراء التحقق الذاتي لمؤشر اللوحة من خلال الضغط على زر "إعادة الضبط / الاختبار"

أجزاء من المعلمات التقنية:

1) وقت إعادة الضبط التلقائي :: 4H ، 8H (مجموعة المصنع) ، 12H ، 16H ، 24H هو اختياري

2) درجة حماية المؤشر : مؤشر لوحة IP40 indicator مؤرضة ومؤشر ماس كهربائى IP65

3) مجموعة قابلة للتطبيق : نظام الجهد أقل من 20kV

هناك تقرير اختبار النوع ، عناصر الاختبار على النحو التالي:
