تحت الأرض الألياف البصرية خطأ محدد ، الناتج إشارة لاسلكية للكشف عن الأرض للنظام غير المستقيم

الألياف البصرية مؤشر خطأ قابل للاتصال تحت الأرض تستخدم لإخراج إشارة لاسلكية

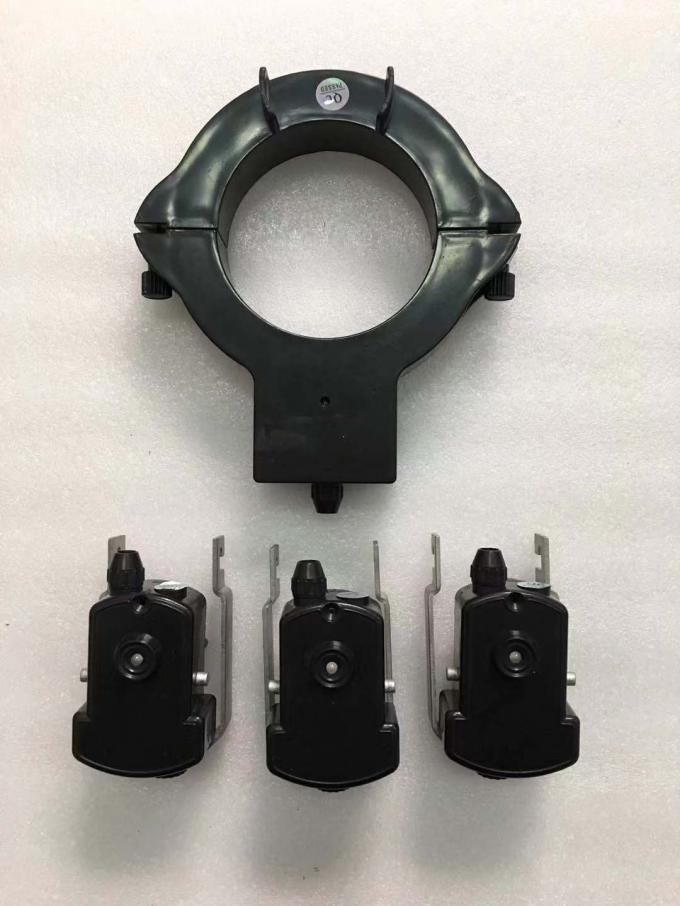

مؤشر TYHD-1cable مناسب لنظام الكابل 35kV (بما في ذلك نظام رفع الصوت عالياً 35kV). يمكن أن يشير إلى وجود دائرة قصر ، قياس التيار الكهربائي ، قياس درجة الحرارة (التحقيق في درجة الحرارة المرفقة) ونقل البيانات. خطأ بسرعة. تقصير وقت انقطاع التيار الكهربائي ، وتحسين موثوقية امدادات الطاقة ، وتكون مريحة للمستخدمين لمراقبة الحمل الحالي للخط في الوقت الحقيقي.

مؤشر TYHD-1cable من خطأ ماس كهربائى.

مبدأ العمل:

المبدأ هو مستشعر الخط المشغل ووحدة التحكم الذكية. جهاز التحكم الذكي الذي يتحكم في جوهره مع استهلاك قليل للطاقة ، يمكن لمستشعر القصاصة أن يقيس الحمل الحالي في الوقت الفعلي ، وينقل البيانات الحالية عن طريق توقيت الألياف. عندما يكون لدائرة ما عيب في دائرة كهربائية قصيرة ، يتعرف عليها مؤشر الدائرة القصيرة للكابل تلقائيًا ، ثم يحكم بذكاء ، ثم يعرض محليًا. لوحة. بالطبع ، يمكن أن ينقل البيانات إلى محطة مراقبة نوع الألياف عن طريق واجهة البيانات عن بعد ، وتحقيق انتقال بعيد من إشارة خطأ والبيانات المقاسة.

طرق التثبيت:

1 مقطع المؤشر على الخط

2 قم بتوصيل واجهة البيانات عن بعد للمؤشر بوحدة إرسال الألياف بواسطة الألياف قصيرة المسافة.

3 قم بتوصيل منفذ النبض الخاص بالمؤشر بمؤشر نوع اللوحة بواسطة الألياف. (منفذ النبض غير مطلوب للتوصيل بدون مؤشر اللوحة)

وظيفة:

1. التثبيت والتفكيك بسهولة ، تكون مناسبة لخطوط الكابل التي يبلغ قطرها أقل من 40 متر.

2. يمكن العثور على خطأ ماس كهربائى.

3. خط الحمل الحالي يمكن الكشف عنها في الوقت الحقيقي.

4. ويمكن الإشارة إلى الأخطاء محليا عن طريق وامض.

5. صب الايبوكسي ، هيكل مغلق تماما ، يمكن أن تعمل في الهواء الطلق لفترة طويلة.

6. تتبع الحمل الحالي تلقائيا دون أي إعداد.

7. إعادة تلقائيا ، يمكن ضبط الوقت قبل التسليم.

8. تثبيط التيار المغلق تلقائيًا.

9. اتصال بيانات الألياف:

الإشارة محليًا عن طريق إرسال رسالة الإجراء من مؤشر الخطأ إلى مؤشر اللوحة (لا يوجد مؤشر لوحة غير متاح).

ترجمة عن بعد من خلال ترجمة رسالة الحمل والإجراء إلى محطة الكابل بواسطة الألياف.

10. الحصول على الطاقة من الدائرة الحالية وبطارية الليثيوم احتياطية مدمجة.

هناك تقرير اختبار النوع ، عناصر الاختبار على النحو التالي:
