مؤشرات خطأ الكابلات الذكية تحت الأرض الحالية تلقائيًا للدوائر القصيرة

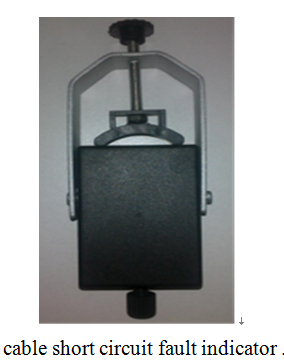

مؤشر كابل TYHD-3 مناسب لنظام الكابل 35kV (بما في ذلك نظام رفع الصوت عالياً 35kV). لا يمكنه الحكم إلا على دائرة قصر ، دون الإشارة إلى وظيفة محلية. عندما يحدث ماس كهربائى في الكابل ، يمكن أن يساعد الباحث عن الخط في العثور على الخطأ بسرعة. تقصير مدة انقطاع التيار الكهربائي ، تحسين موثوقية مزود الطاقة ، صورة المنتج أدناه:

مبدأ العمل:

باستخدام هيكل خط كليب للكشف عن خطأ ومستشعر لقياس الحمل الحالي. التحكم الذكي في وحدة التحكم هو جوهر استهلاك الطاقة القليل ، عندما تحتوي الدائرة على خطأ في دائرة كهربائية قصيرة ، يتعرف كاشف الأخطاء تلقائيًا على خصائص تيار الخطأ للحكم بذكاء. في هذه الأثناء. سيتم إرسال إشارة الإجراء إلى مؤشر اللوحة الذي يتم تثبيته محليًا بواسطة الألياف والإشارة محليًا ، ثم يرسل مؤشر اللوحة الإشارة اللاسلكية إلى DTU لتحقيق النقل عن بعد لإشارة الخطأ.

طرق التثبيت:

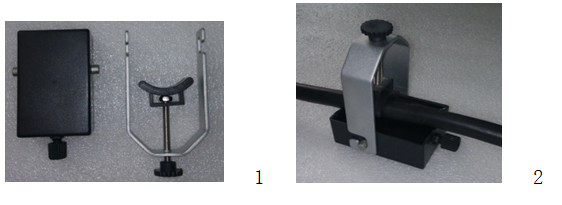

قم بقص المؤشر على الخط كما هو موضح في الصور 1.2.3 ، قم بتدوير البراغي في اتجاه عقارب الساعة لإصلاحها وتشديد كاشف الأعطال ، وقم بتوصيل كاشف الأعطال ومؤشر اللوحة من خلال الألياف البصرية البلاستيكية قصيرة المسافة ؛ تأكد من إدخال الألياف البصرية إلى الطرف الآخر وشد الجوز. يجب أن يكون طول الألياف الضوئية أقل من 10 أمتار ، وكلما كانت المسافة أقصر ، زادت الموثوقية. تم قطع المقطع العرضي للألياف الضوئية بشكل مسطح باستخدام أداة قطع الورق ، وهو أمر مفيد لنقل إشارة الألياف

بعد الاختبار ، قم بتغطية الغطاء المطاطي بالكامل ، وذلك لتجنب مؤشر غير طبيعي متهم بتسرب الضوء على المدى الطويل

وظيفة:

1) قم بتركيب وتفكيك بسهولة ، تكون مناسبة لخطوط الكابل التي يبلغ قطرها الخارجي أقل من 40 ملم.

2) كشف ماس كهربائى

3) صب راتنجات الايبوكسي ، هيكل كامل مختوم ، ومناسبة لتشغيل في الهواء الطلق لفترة طويلة.

4) يمكن الكشف عن خط الحمل الحالي تلقائيا ، لا حاجة لتكوين معلمات التنبيه.

5) تثبيط زيادة التيار الكهربائي تلقائيا.

6) الاتصالات البيانات الألياف:

للإشارة محليًا إلى إشارة إنذار العطل التي ترسل من مؤشر العطل إلى مؤشر اللوحة (إذا لم يكن هناك مؤشر للوحة ، فهذه الوظيفة غير متوفرة).

7) أخذ الكهرباء من التيار الكهربي ، ومجهز ببطارية ليثيوم تخزين مدمجة ، العمر أكثر من 15 عامًا.

هناك تقرير اختبار النوع ، عناصر الاختبار على النحو التالي:
