صفر تسلسل تحت الأرض خطأ الكبل الكهربائي ، جهاز مؤثر للكشف عن خطأ الأرض

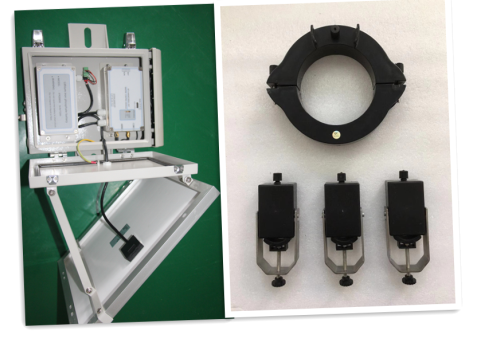

يتم تطبيق مؤشر الأعطال الأرضية بالكابلات TYHD-4 على نظام الكابلات الذي يقل عن 35KV ، مع وظيفة الكشف عن الأعطال المؤرضة بالتسلسل الصفري ووظيفة الإرسال عن بُعد لإشارة الخطأ. يعرض مؤشر اللوحة إشارة الخطأ التي تم اكتشافها من مؤشر الخطأ المؤرض والمرسَل بواسطة الألياف الضوئية عندما يحدث خطأ الأرض في الكبل ويقوم بإرساله عن بُعد. يمكن أن تساعد مكتشف الخط في العثور على موقع الخطأ بسرعة. قصيرة زمن انقطاع التيار الكهربائي ، وتحسين موثوقية امدادات الطاقة. صورة المنتج أدناه:

مبدأ العمل:

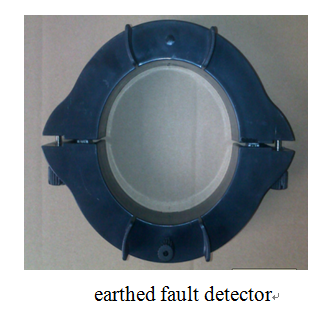

باستخدام رقاقة CT ذات التصفير المفتوح المصممة خصيصًا كمستشعر لقياس تيار التتابع الصفري ، تعتبر رقاقة التحكم الذكية لاستهلاك الطاقة الدقيقة أساسية. عند حدوث خطأ الأرض ، يقوم كاشف التأريض تلقائيًا بتمييز خصائص تيار الخلل للحكم على خطأ الأرض بذكاء ، ثم ينقل البيانات إلى مؤشر اللوحة لعرضها بواسطة الألياف البصرية ، وسيرسل مؤشر اللوحة إشارة لاسلكية إلى DTU لتحقيق الإرسال عن بُعد لإشارة الخطأ .

وظائف وخصائص:

1) تثبيت وإلغاء التثبيت ببساطة. قابلة للكشف عن صفر التسلسل الحالي في كابل ثلاثي الطور مع القطر الخارجي أقل من 110 مم.

2) صب راتنجات الايبوكسي ، قابلة للتكيف لتشغيل خارج على المدى الطويل

3) اكتشاف خطأ الأرض

3.1) يستخدم لنظام التأريض ذو المقاومة المنخفضة: النطاق المبدئي للقيمة الحالية للتسلسل صفر - هو المعدل 10-200A قبل التسليم ، والقيمة الافتراضية هي 30A ؛ يمكن ضبط نطاق تأخير الوقت على أنه 50mS ~ 60S قبل التسليم ، والقيمة الافتراضية هي 200ms. التسلسل الحالي أعلى من قيمة البداية الحالية ووقت دائم أعلى من وقت إعداد التأخير ومن ثم يمكن الحكم عليه كخطأ. لا يمكن تغيير المعلمات في الموقع ، تحتاج إلى توضيح عند تقديم الطلب.

3.2) يستخدم لنظام التأريض الحالي المنخفض: كشف إشارة خاصة وتلبية شرط الحكم خطأ ، ثم الحكم على خطأ الأرض.

4) الاتصالات الألياف البصرية

نقل إشارة خطأ من كاشف لمؤشر لوحة

5)   مجهزة ببطارية ليثيوم مدمجة ، العمر الافتراضي أعلى من 8 سنوات

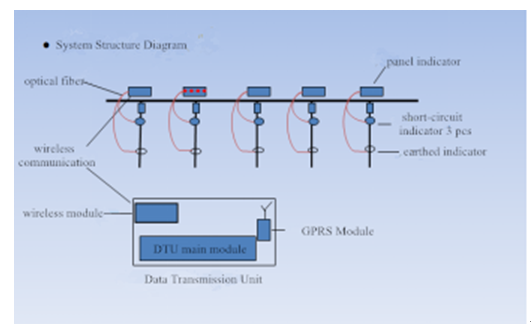

مخطط هيكل النظام:

قوة العمل: تم تجهيز بطارية ليثيوم 3.6V / 2Ah للتزويد ；

ثابت استهلاك الطاقة: 3.6V امدادات الطاقة ＜ 5uA

تيار التحمل الطويل: 500A

تيار التحمل القصير: 2000A / 2S

الألياف الضوئية الاتصالات المسافة: 10M

معدل بيانات الألياف البصرية: 9600bps

الوزن: <1.1KG

هناك تقرير اختبار النوع ، عناصر الاختبار على النحو التالي:
